门票打印机说明书
Disposal of Old Electrical&Electronic Equipment(Applicable in the European Union and other European countries with separate collection systems)
废旧电器及电子产品的处理
产品或其包装上的标识表明，此产品不能作为一般家庭垃圾处理，而应当送到适当的废旧电器及电子产品回收站。
关于此产品回收的更多细节问题，请向当地市政办公室，您的家庭垃圾处理服务部或您购买此产品的商店进行咨询。

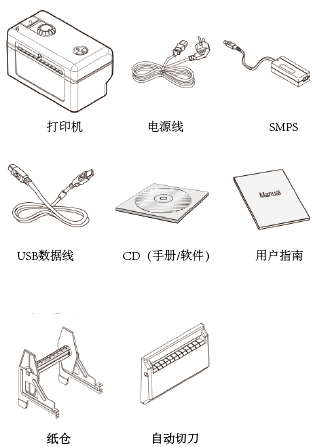

1. 产品组成
标配

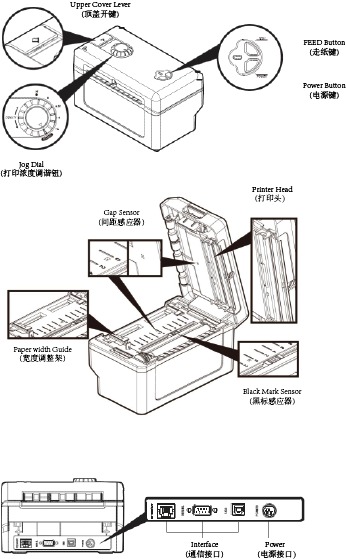

2. 细致名称

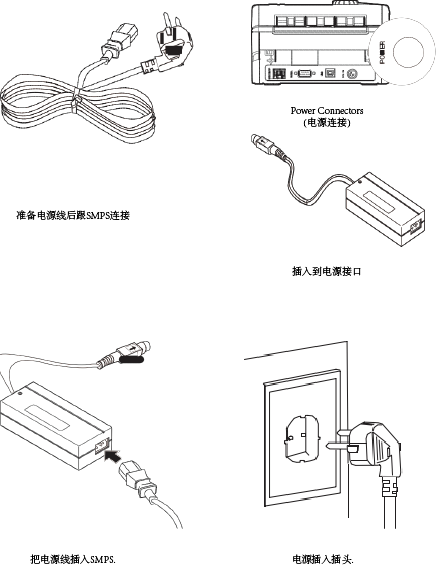

3. 电源线连接

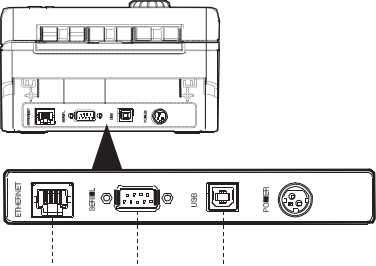

4. 通信接口连接
网口 串口 USB

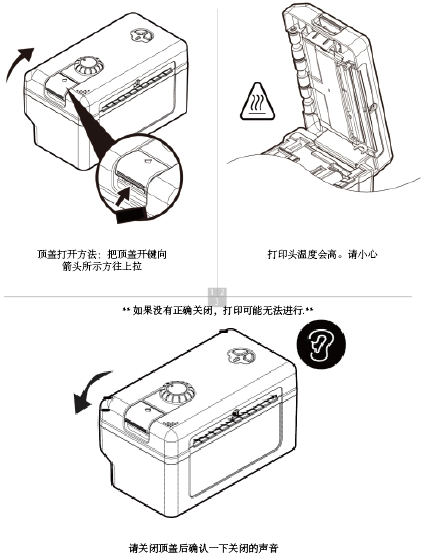

5. 顶盖打开
6. 放打印纸

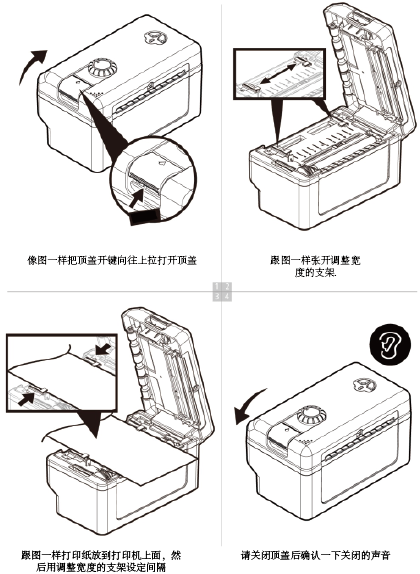

6-1. 折叠式打印纸

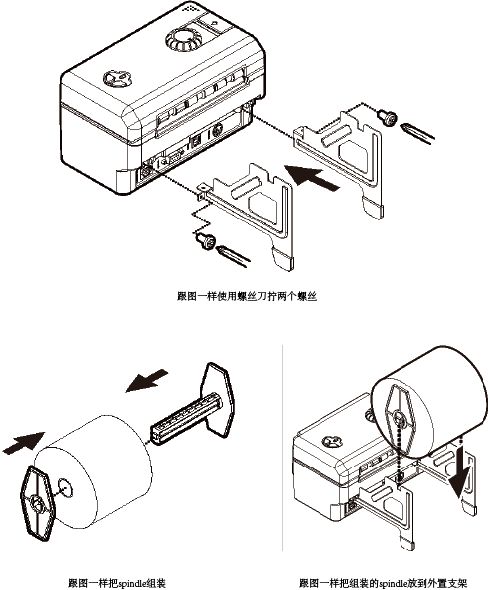

6-2. 卷式打印纸及外置支架组装
7. 调整打印浓度
使用调谐钮可以调整5段浓度
调谐钮
打印之前用调谐钮回转设置用户要的浓度
浓度调整说明
| 表示 | ||||
| 内容 | 最深 | 比较深 | 一般浓度 比较浅 | 最浅 不需设置 |
提示
1. 如果打印出来时使用调谐钮改变浓度的话第二张开始适用
2. 最好打印前要调整浓度，打印时常常调整浓度的话会发生故障
3. 只在DISABLE设置时可以通过电脑驱动设置打印浓度.
4. 按照打印纸类型可以发生打印浓度的偏差.

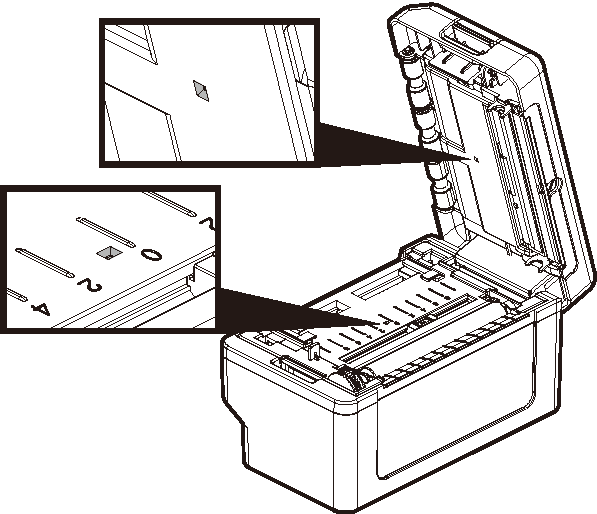

8. 调整感应器位置
黑标感应器
间距感应器

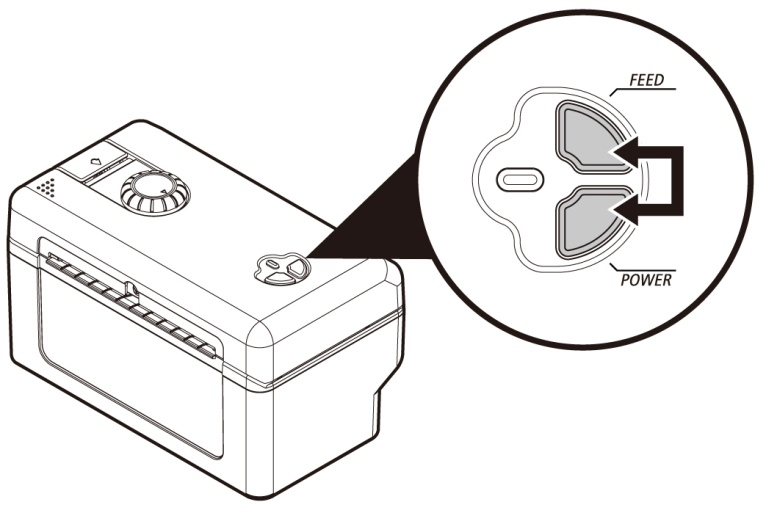

9. 设定打印纸长度（校准）
提示
FEED键和POWER键同时按住3秒
跟电源的开机和关机状态无关FEED键和POWER键同时按住3秒就自动校准
自动校准以后可以正常使用

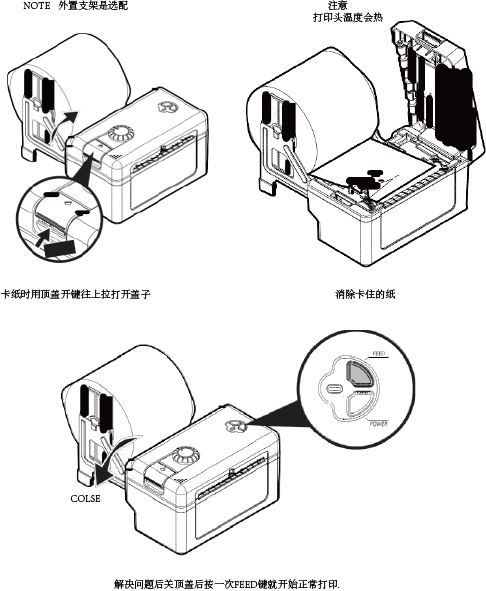

10. 卡纸时解决方法
注意 打开电源的状态解决问题的话不会发生打印数据损失现象。
但是如果关机以后解决问题的话会发生打印数据的损失

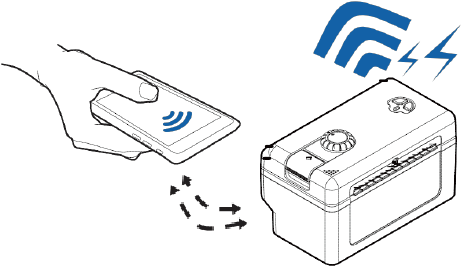

11. 蓝牙、WIFI连接 (选配)
LK-B425产品支持用蓝牙或者WIFI连接通信
12-1. 蓝牙连接
1. 打印接可以跟支持蓝牙功能的设备连接（PDA、手机、笔记本电脑等等）.
2. 比如PDA的话打开蓝牙功能以后可以跟打印机连接
12-2. WIFI连接
1. 打印接可以跟支持WIFI功能的设备连接（PDA、手机、笔记本电脑等等）.
2. 比如PDA的话打开WIFI功能以后可以跟打印机连接
NOTE
蓝牙和WIFI的细致使用方法请参考 CONFIGURATION手册 [网址(www.miniprinter.com) > 客户中心 > 下载 > 选择一致的型号
12.接口
标配
<USB “ B “ TYPE>
<DIN 9 Pin Serial>
<Ethernet>
Ethernet Interface
| PIN | Signal | I/O |
| 1 | Data Out + | Output Data + |
| 2 | Data Out - | Output Data - |
| 3 | GND | Ground |
| 4 | Data IN + | Input Data + |
| 5 | Data IN - | Input Data - |
| 6 | N.C | |
| 7 | N.C | |
| 8 | N.C |
USB Interface
| Pin | Signal | I/O | Description |
| 1 | +5V | - | +5V |
| 2 | DATA- | - | Printer transmit data line |
| 3 | DATA+ | - | Printer transmit data line |
| 4 | GND | - | System Ground |
9Pin Serial Interface
| Pin | Signal | I/O | Description |
| 3 | RXD | Input | Printer receive data line RS-232C level |
| 2 | TXD | Output | Printer transmit data line RS-232C level |
| 6,8 | DTR | Output | Printer handshake to host line RS-232C level |
| 5 | GND | - | System Ground |
| 4 | DSR | Input | Data Send Ready |
| 1,7,9 | NC | - |

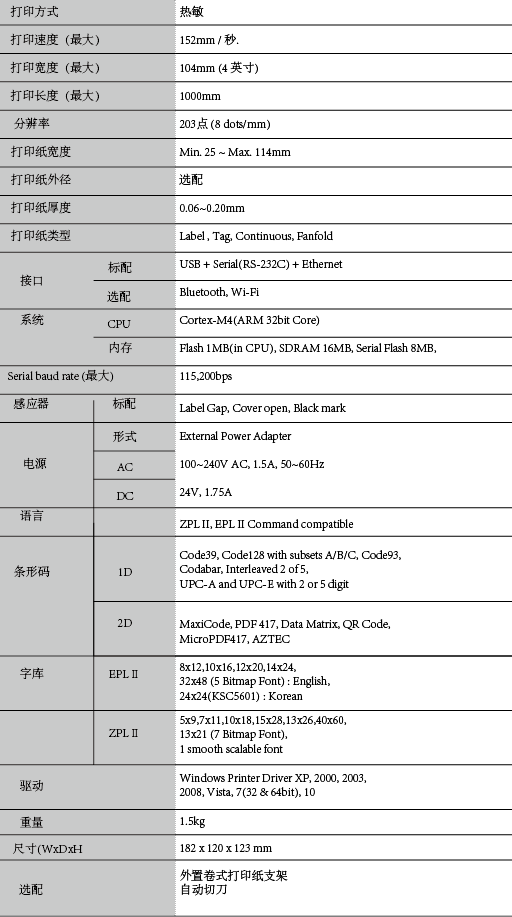

13. 规格
