IO控制板说明书
目录
1：产品简介..................................................................1
3：功能说明..................................................................3
4：使用说明..................................................................4
5：设备应用环境............................................................5
6：使用及维护说明.........................................................6
7：故障现象与对策表......................................................7

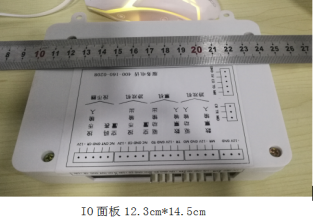

一 产品简介
IO电路板：主要作用是卡头与机器之间的桥梁，负责连接信号通讯，此文档主要指导客户技术员了解控制面板的功能，学习IIO板控制主板的安装与调试，以及使用过程中遇到的故障处理。
额定电压/输入功率 12V 60W
输出电压/输出功率 5V
适用环境机器内部/室内
温度环境，低于5℃,高于35℃,设备可能会出现不能正常启动运行
三 功能说明 电子币实物币信号传输 电子票实物票信号传输
四 使用说明

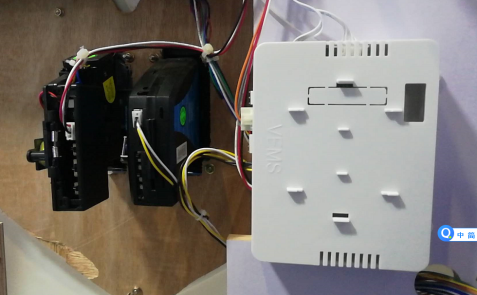

实际安装演示

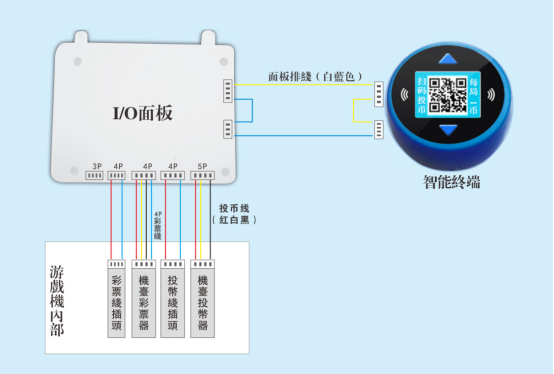

详解：游戏机内部彩票线插头接入【IO面板】图中的4p插座;
游戏机内部投币线插头接入【IO面板】图中的4p插座；
【IO面板】4p套现如图拉线游机台彩票器和【IO面板】；
【IO面板】5p套现如图拉线游机台投币器和【IO面板】；
单投币机台，彩票部分线路不连接。实施过程线路须整理美观

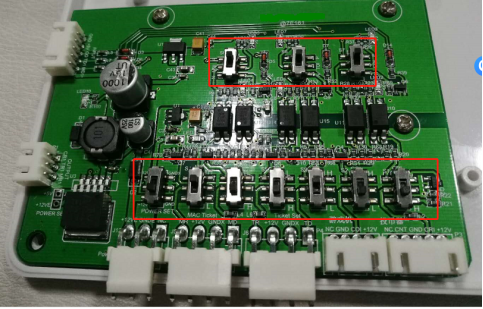

常开常闭及高低电平在IO板上的设置
L为低电平H为高电平，我们要懂一个原理就是当投币器或者游戏机处于高电平的时候如果我们的IO板是低电平则无法收到投币信号
以下是线路插法及说明
| J12 隔离外接电源 | J5 游戏机内部彩票线接口 | J6 IO板到彩票机线接口 | J4 游戏机内部投币机线接口 | J3 IO板到投币机线接口 |
| INPUT-OUTPUT 卡头排线3-5P接口 |
以下是信号灯指示，我们通过信号指示灯就可以清晰的观测机器卡头与IO板的通讯状态，比如我投了一个实物币那么实物币的LED2就会亮一次，闪灯的速度等于后台设置的投币出票速度，后台值设置越小速度越快越大越慢
| LED3 电子币指示灯闪一次代表币一个 | LED2 实物币指示灯闪一次代表币一个 | LED7 实物票指示灯闪一次代表出一张 | LED5 电子票指示灯闪一次代表出一张 | LED6 出票反馈信号出一张票反馈一张 | LED4 出票请求指示灯出票时非常亮 |
| LED10 卡头供电指示灯 |
六 使用及维护说明
1当替换元器件时必须选用本公司指定产品，以免导致短路主板及元器件损坏
2不要随意拆卸，组装，改动设备，带电挪动，这样可能会导致设备短路，机械故障等
3不要在机器上放置装有水的容器等，打扫卫生时注意抹布湿度，溢出液体会导致电器短路硬件损坏
4不能随意对机器进行修理，需专业技术人员协助指导
七 故障现象与对策表
| 序号 | 故障问题 | 基本确认故障 | 排查 |
| 1 | 某个信号指示灯不亮 | 焊锡点脱落 | 返厂维修 |
| 2 | 安装后游戏机一直故障 | 电流紊乱 | 观测指示灯有无乱闪，如果有则启用外接电源 |
售后服务热线400-160-0208
