6. 继电器接线图<单投币及礼品机码表接线图>
缺省值: 1. 投币输出常闭,投币输入低电平有效 2. 出礼码信号输出常闭,出礼品信号输入低电平有效
1. 三个接口说明:出礼品码表接口(In_Signal, Out_Signal),投币器入(12V, Coin-Signal, GND),投币器出(12V, Coin-Signal, GND)

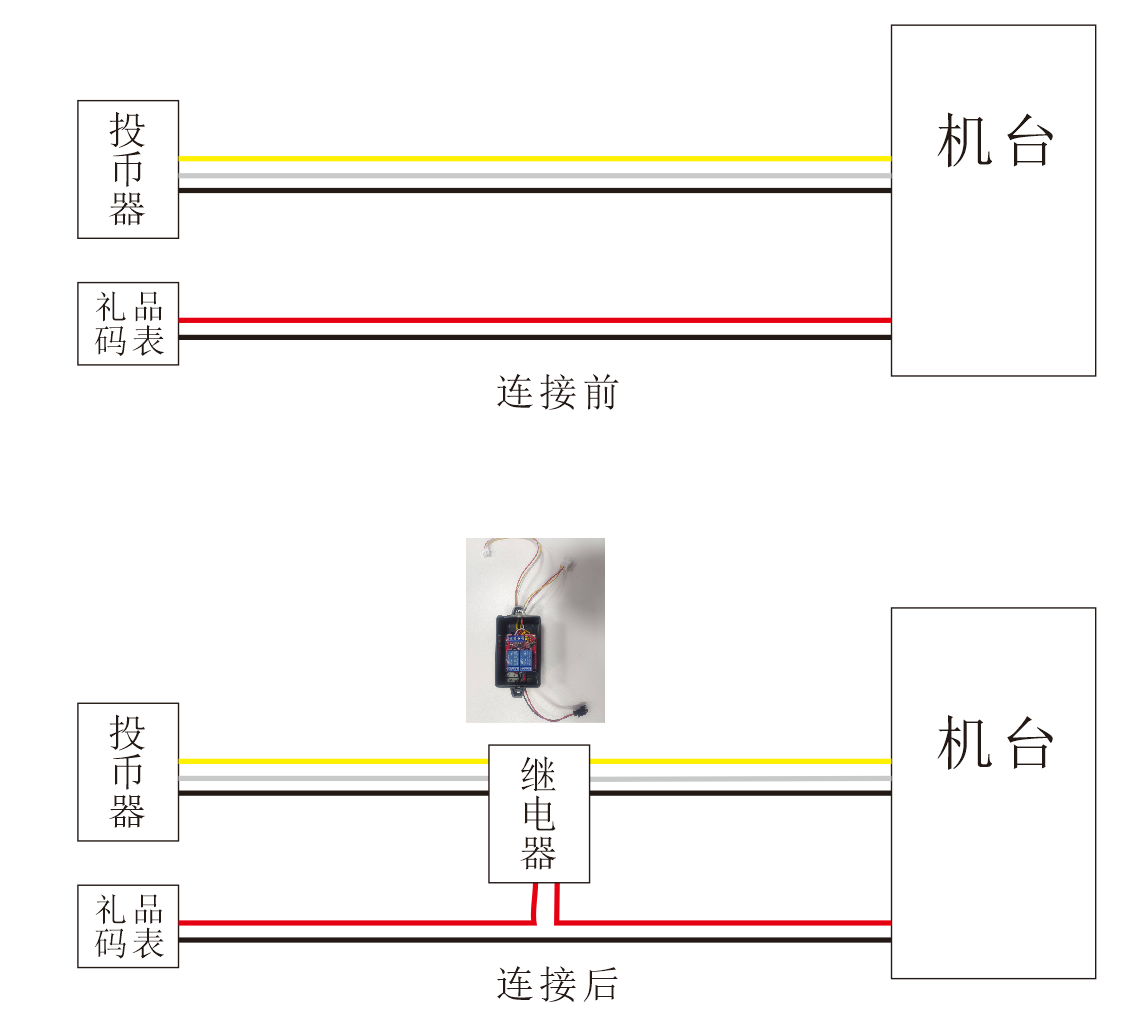

2. 机器安装继电器后(没安装 卡头前),连接继电器后,测试机台投币出礼是否正常

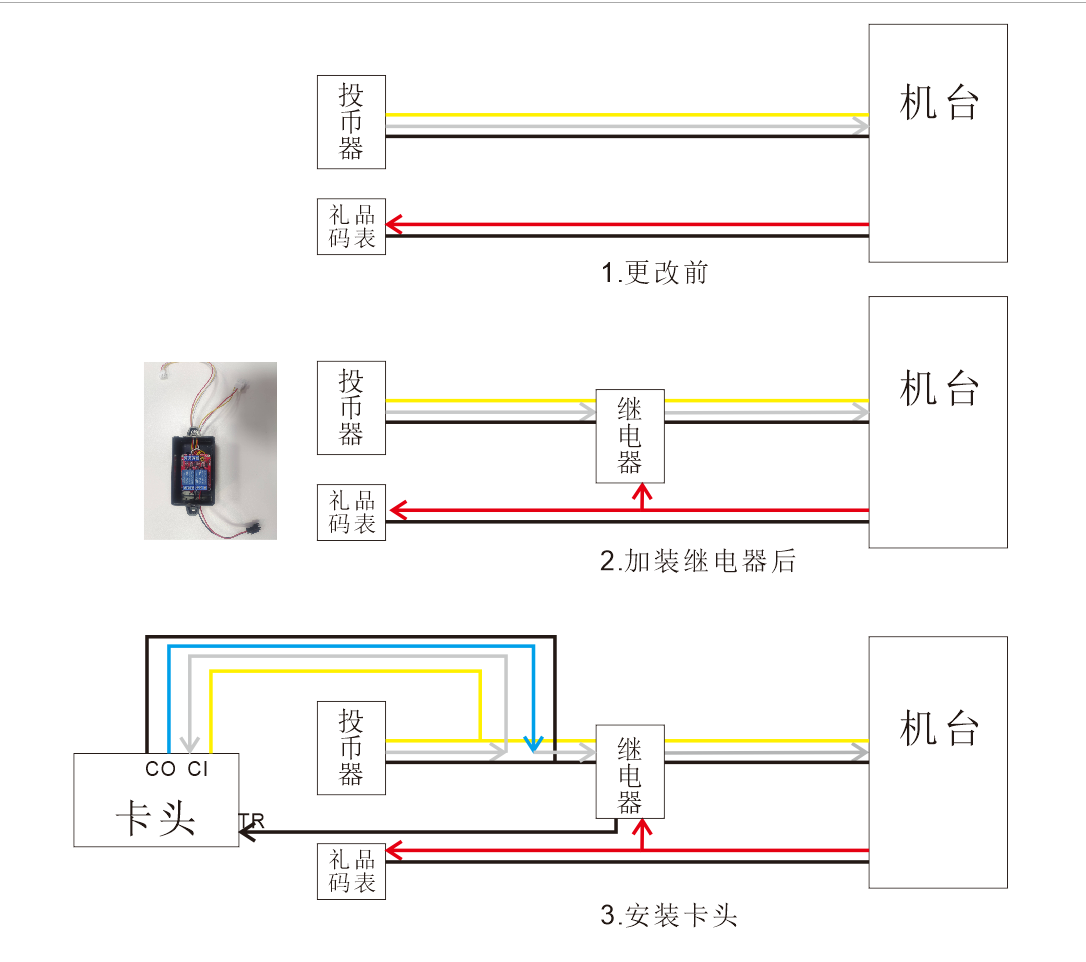

3. 完整 安装示意图
完整 安装示意图

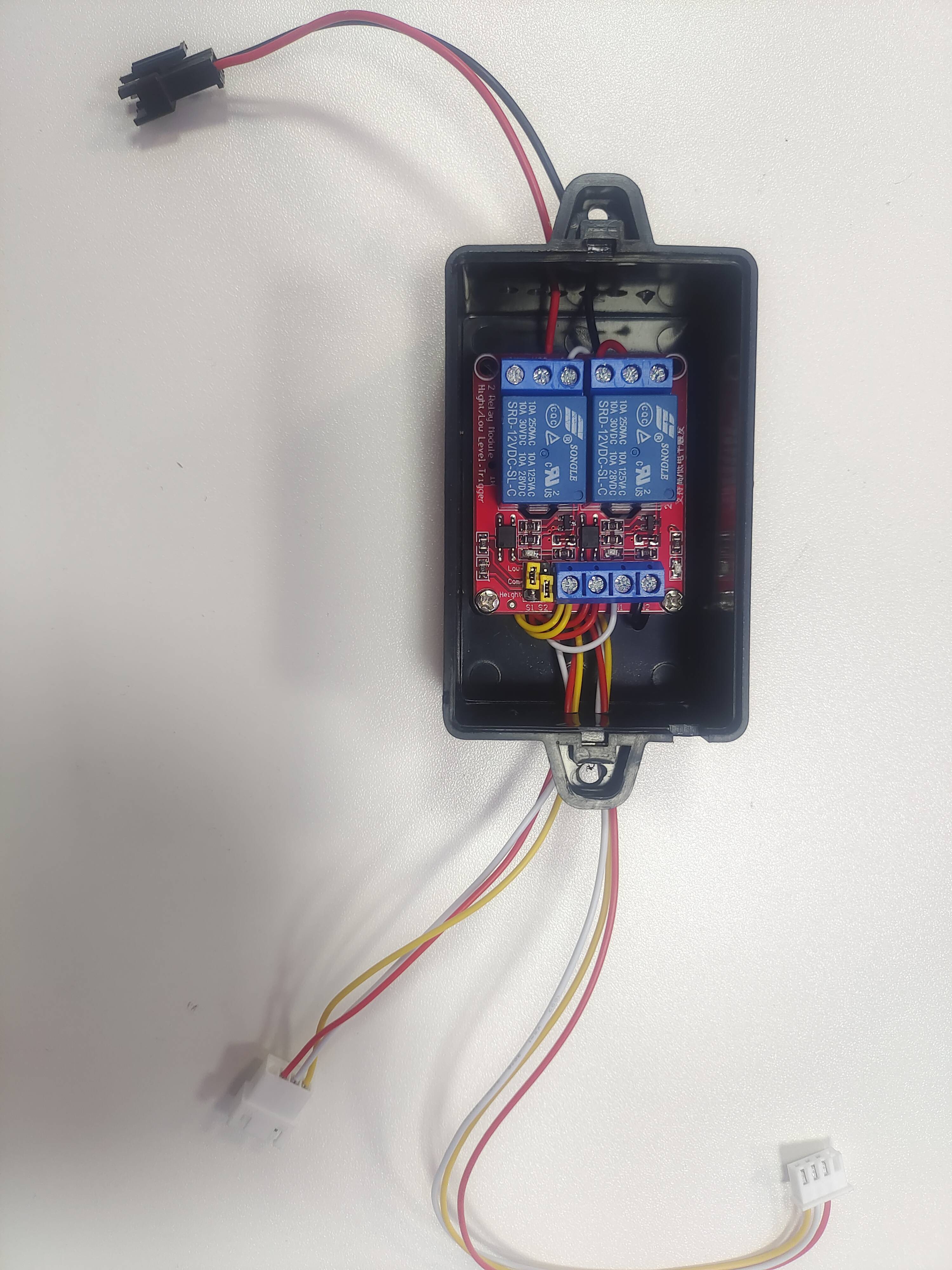

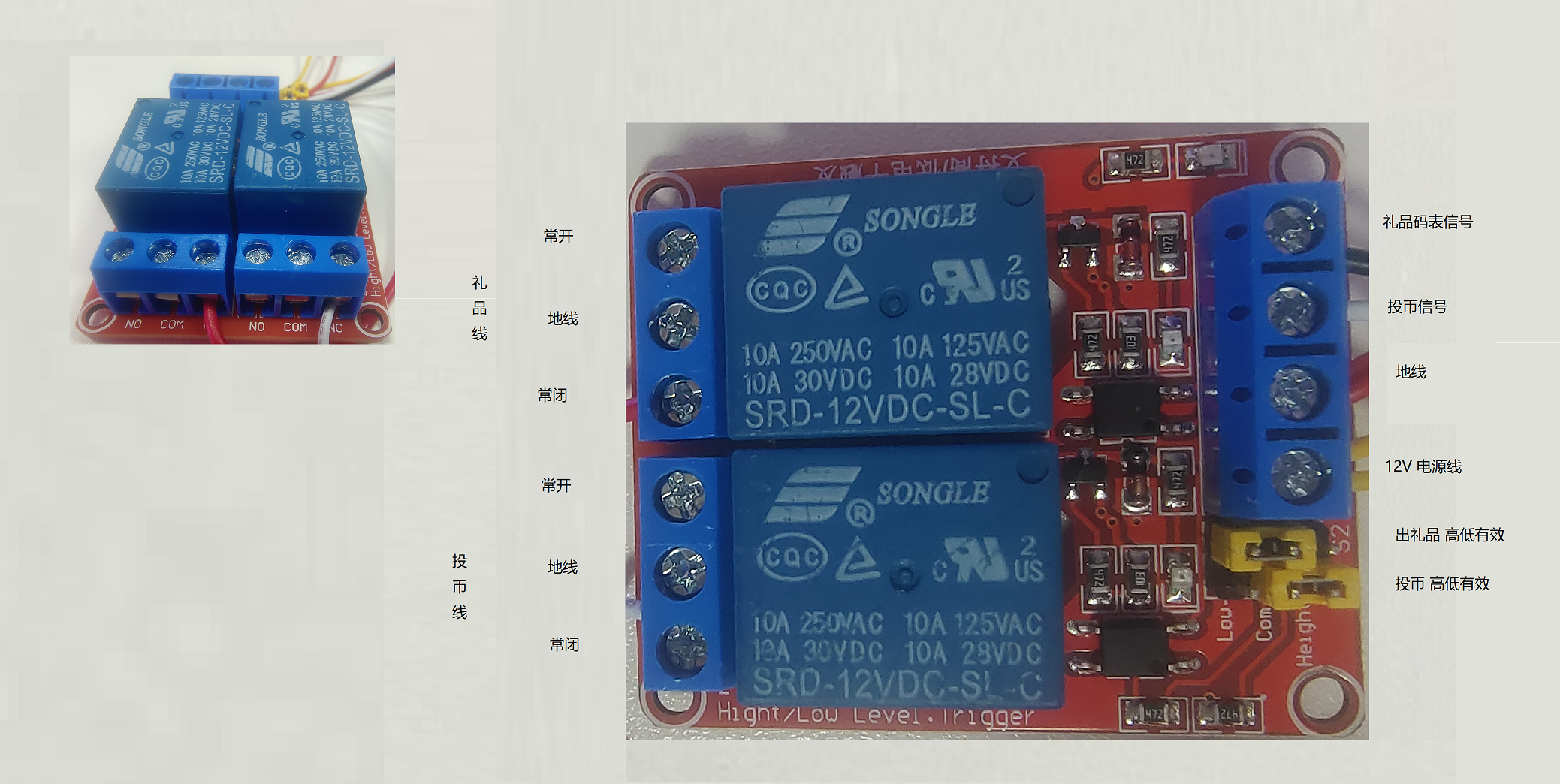

继电器放大示意图

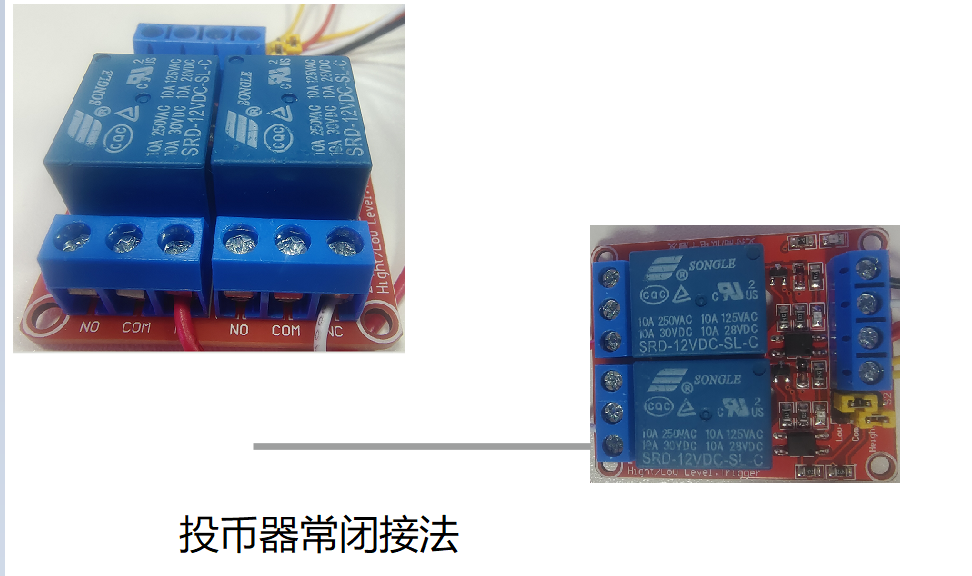

投币器常闭接法

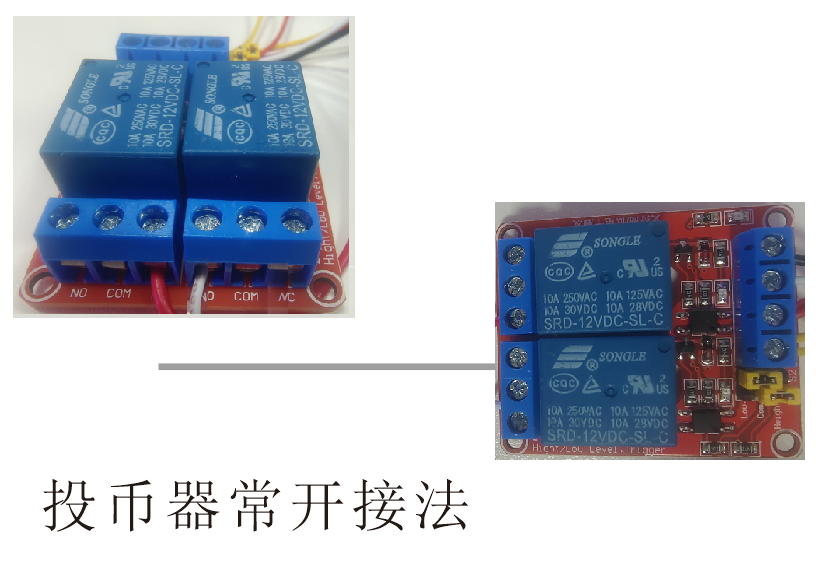

投币器常开接法
