智能终端（卡头）-使用说明书
1. 产品简介
l 简述
IC卡控制器说明书：主要指导客户技术员了解IC卡控制器的功能，学习IC卡控制器的安装调试，以及使用过程中遇到的故障处理。
l 产品外形及尺寸

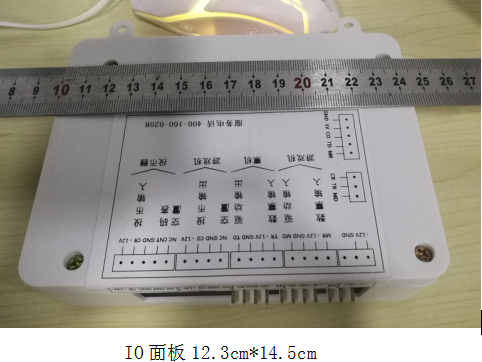

IC卡控制器包括：面板，IO主板，套线3个组成部分；外形尺寸如图1：
图1：
l 主要功能
IC卡控制器可实现游戏机的电子投币出票功能；
IC卡控制器可下载指定的二维码，可实现手机端扫码支付，线上投币存票。
IC卡控制器可设置为余额查询台、乐园区域收费检验终端；
1. IC卡控制器硬件安装说明

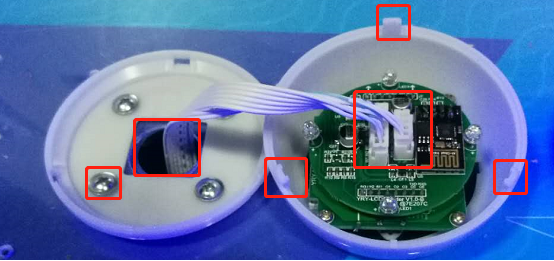

l 面板的安装
如下图：需要首先在机台上找到合适美观的位置安装，确定位置后，用电钻打孔、用螺丝固定底盘，然后接上排线，卡上三角卡子，面板安装完成；

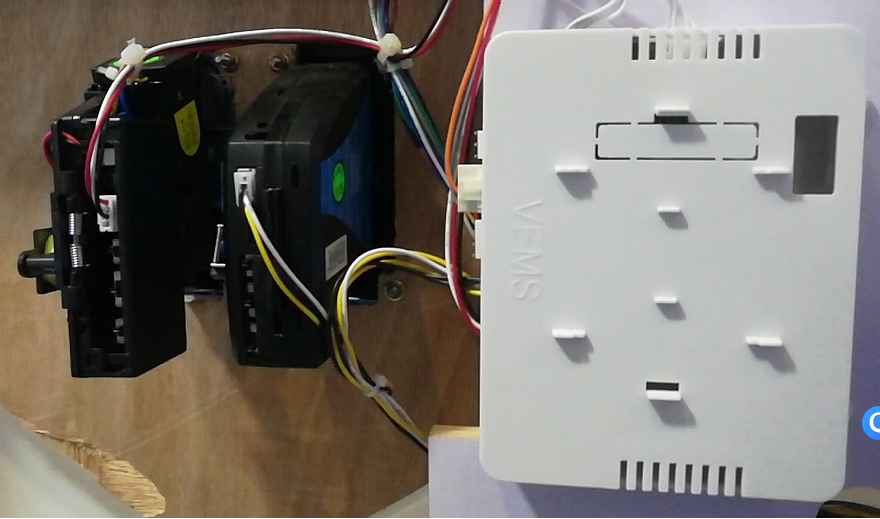

l IO板的安装
如下图：IO板建议用海绵胶固定在机台的角落位置，IO板的位置应该有利于线路的整理，不能影响实物币票的通过。

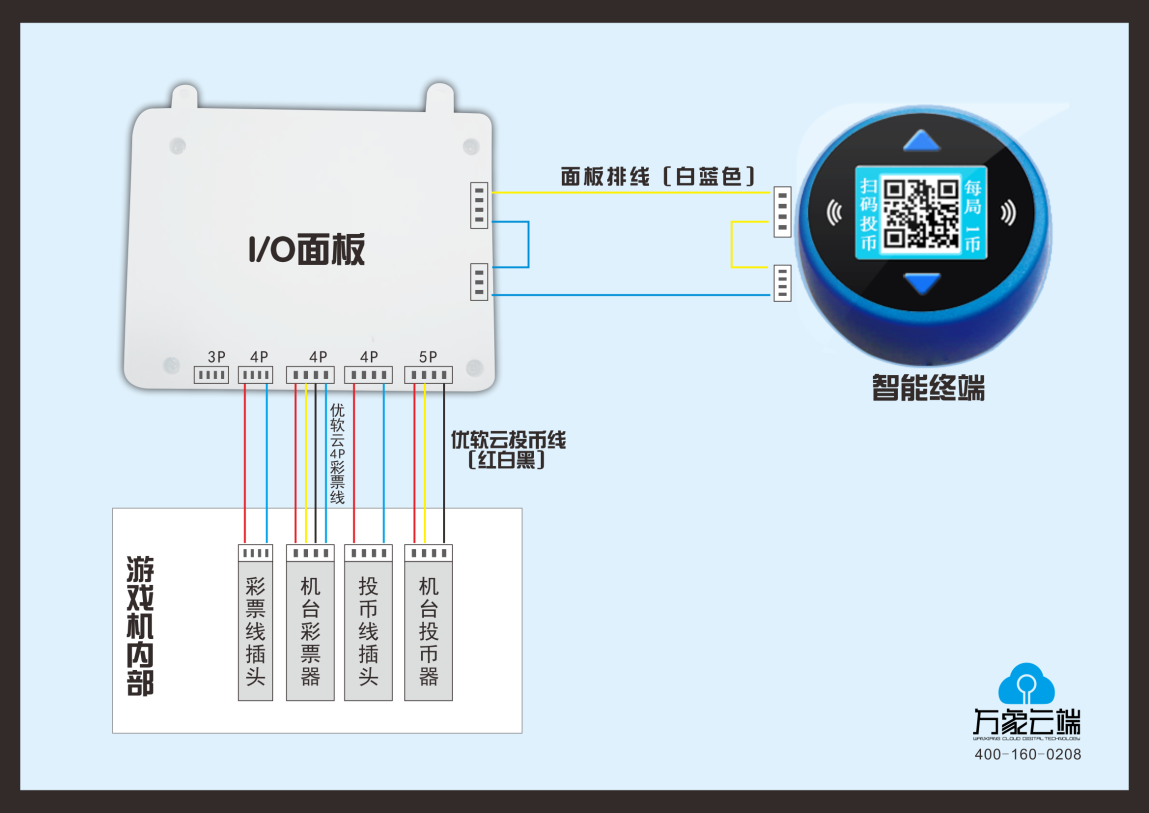

l 接线说明（IO面板与游戏机之间的接线，IO面板与主板之间的接线）
注解： 游戏机内部彩票线插头接入【IO面板】图中的4p插座;
游戏机内部投币线插头接入【IO面板】图中的4p插座；
【IO面板】4p套现如图拉线游机台彩票器和【IO面板】；
【IO面板】5p套现如图拉线游机台投币器和【IO面板】；
单投币机台，彩票部分线路不连接。实施过程线路须整理美观。

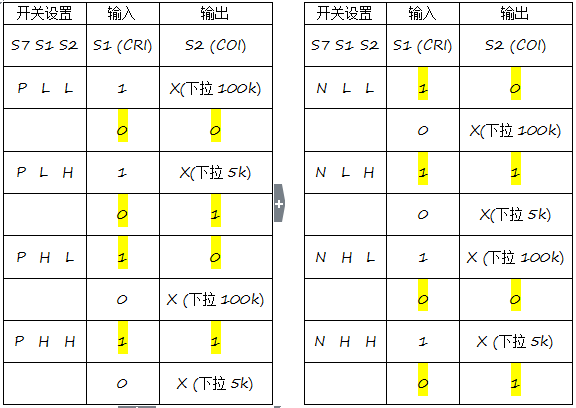

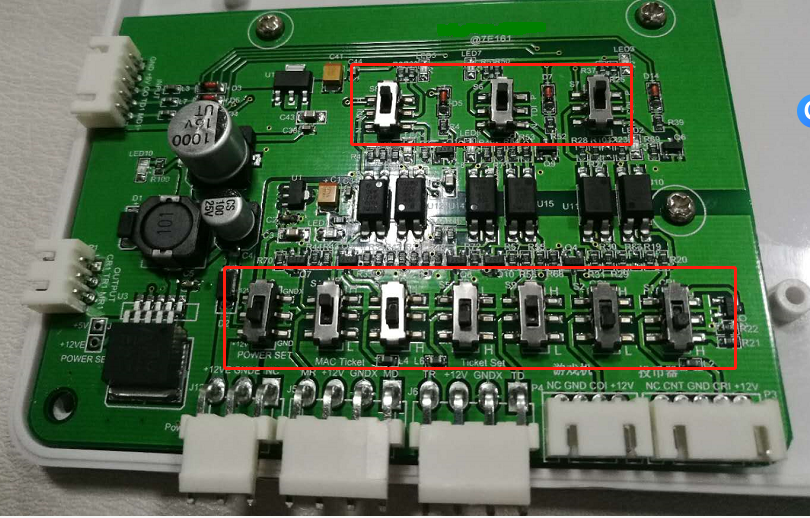

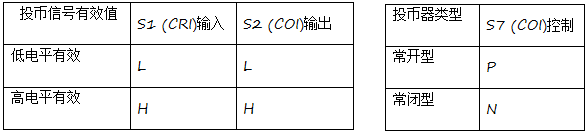

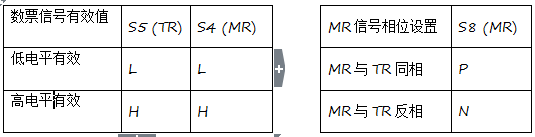

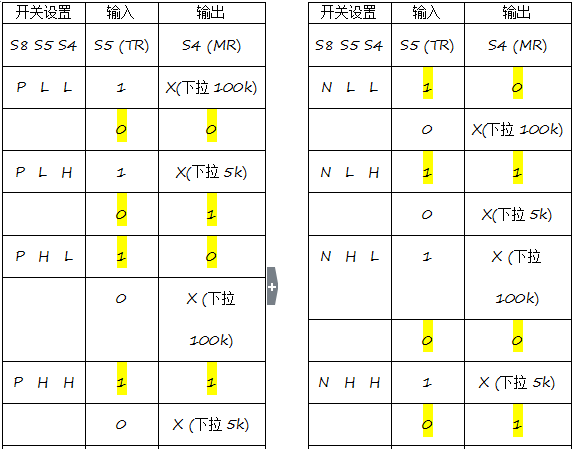

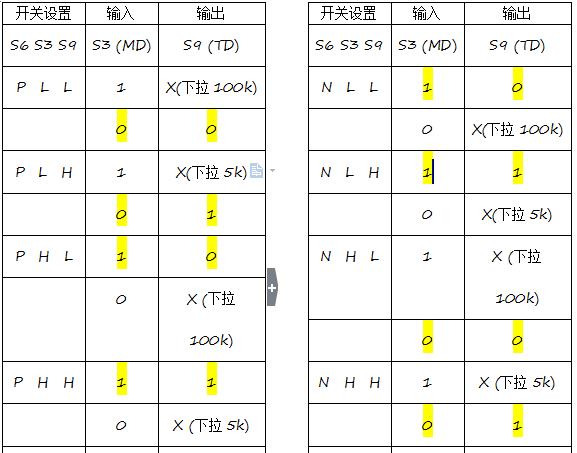

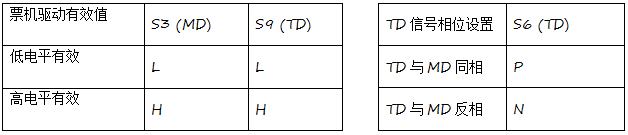

l 常开常闭及高低电平在IO板上的设置
3. 路由器及AP的设置
l AC网关路由器、POE交换机、AP及服务器以及客户端间的连接图
网络布线示例（室内外）

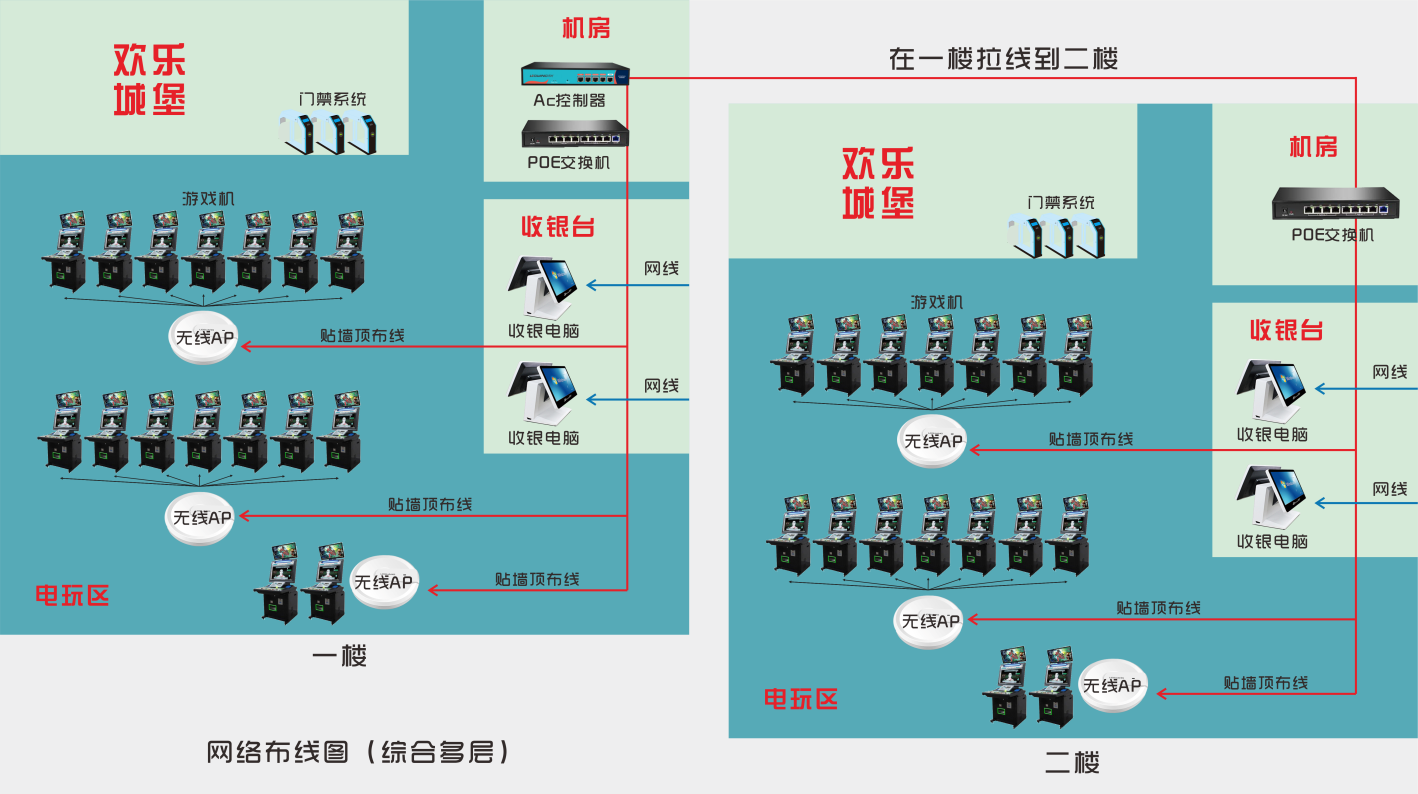

网络布线示例（综合多层）
注解：
(1) 若有本地服务器电脑，服务器电脑应接入AC路由器并放入机房重地；
(2) 同一层楼的所有收银电脑（碎票机，售存提币机）接入同一个交换机后进入AC路由器。
(3) 同一层楼的所有无线AP接入同一个POE交换机,POE交换机只连接AP。
(4) 网线质量的要求：小型乐园用五类线即可，单根网线长度不能超过80米；大中型乐园用六类及以上网线，单根网线不超过100米；
如果距离超过100米，应该在中间加中继。
(5) Ip设置规范：AC路由器LAN口ip：172.16.0.1；
服务器ip：172.16.0.5；备用服务器ip：172.16.0.6；
吧台电脑ip：172.16.0.7--19;碎票，售存提币机ip：72.16.0.20--39；
卡头ip：172.16.0.50--200；无线AP的ip：172.16.0.201-254；
l 路由及AP的设置

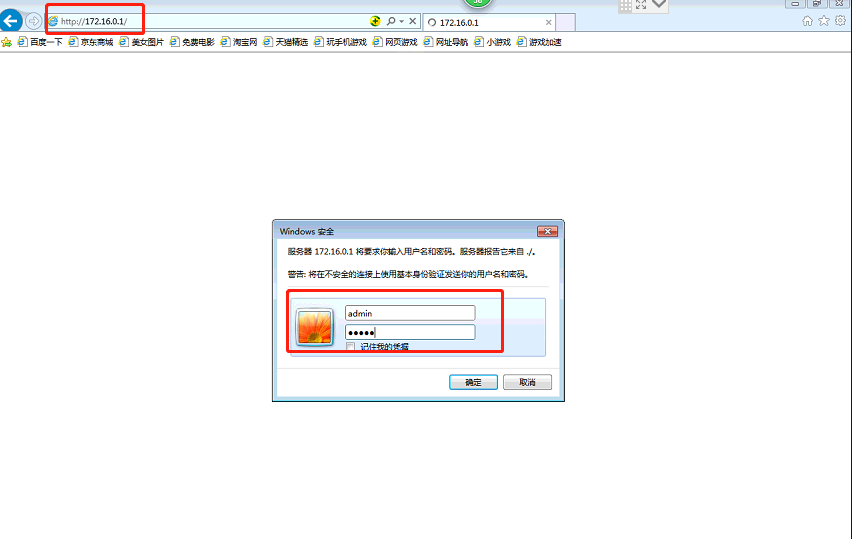

第一步：电脑网线插入路由器LAN口，如图：在浏览器中输入：http:172.16.0.1/,
然后输入账号admin，密码admin,按【确定】，进入路由器设置页面.

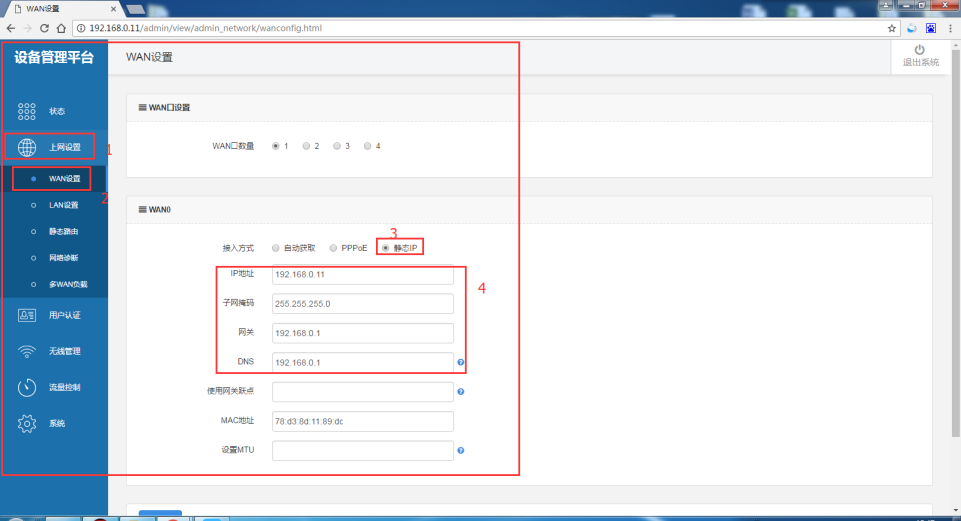

第二步：按下图中红色方框1，2，3，4设置WAN。

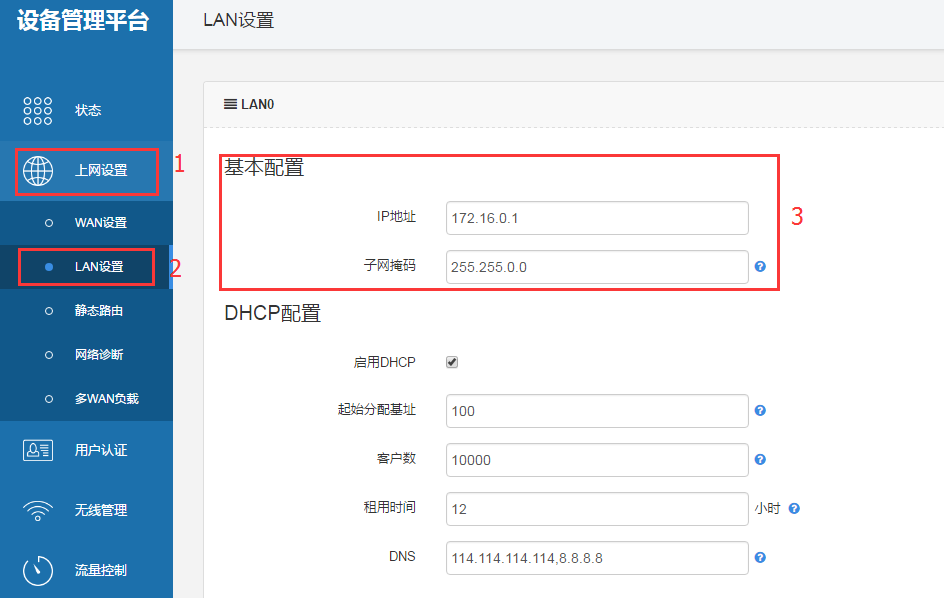

第三步：设置LAN ip地址

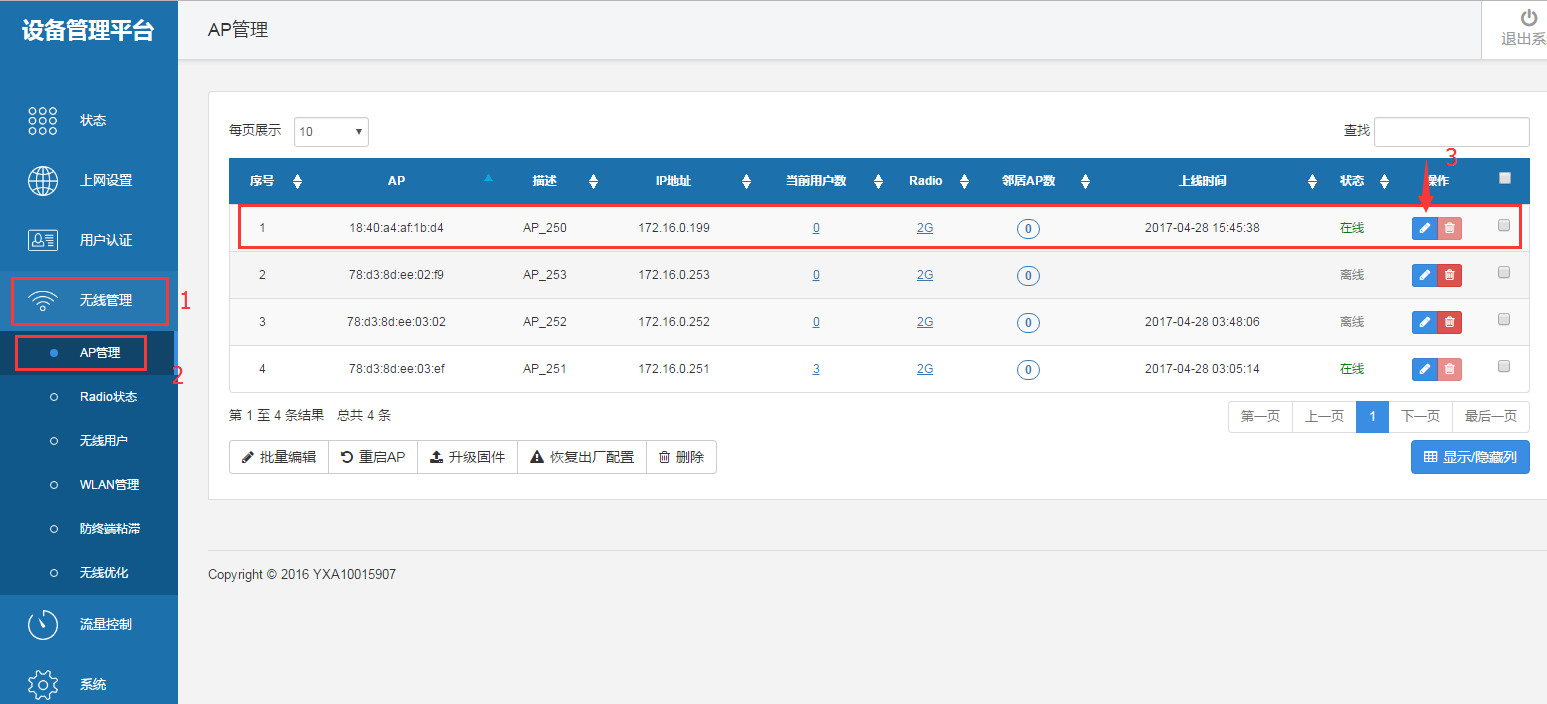

第四步：编辑AP

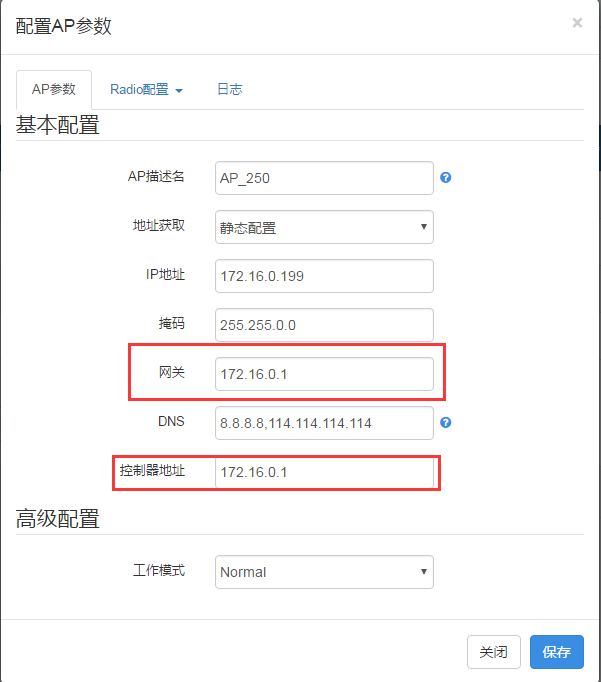

编辑AP设备时，ip、网关和控制器的地址设置如下图：

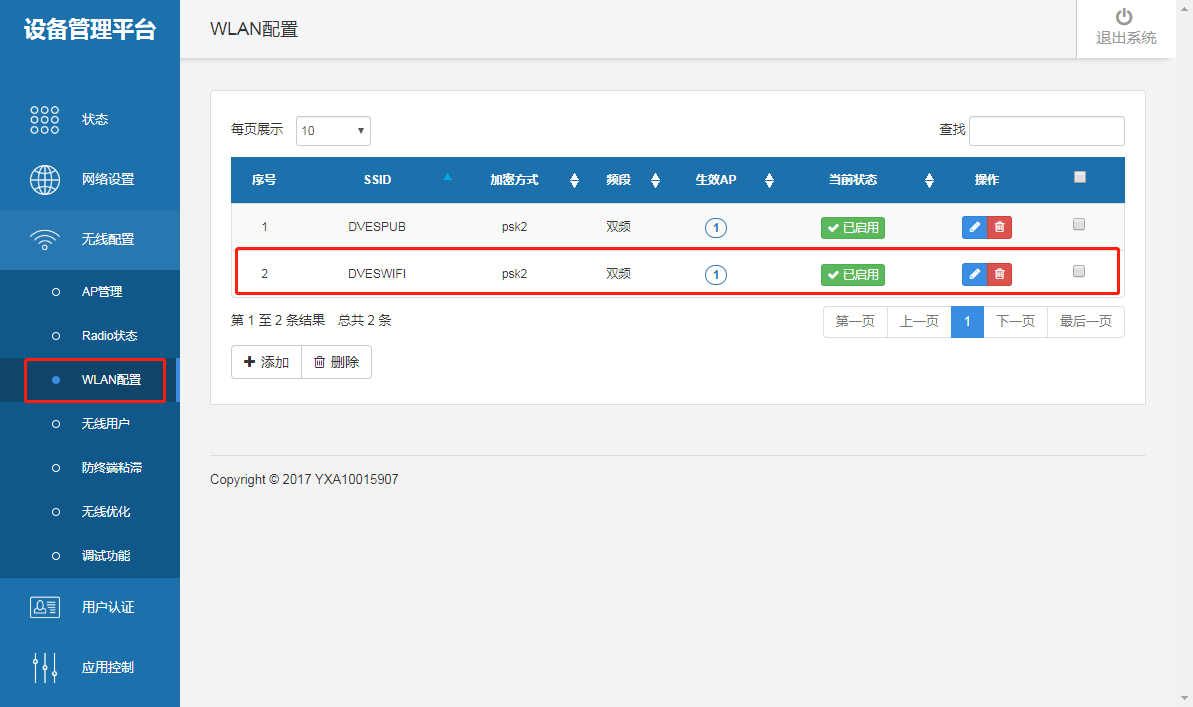

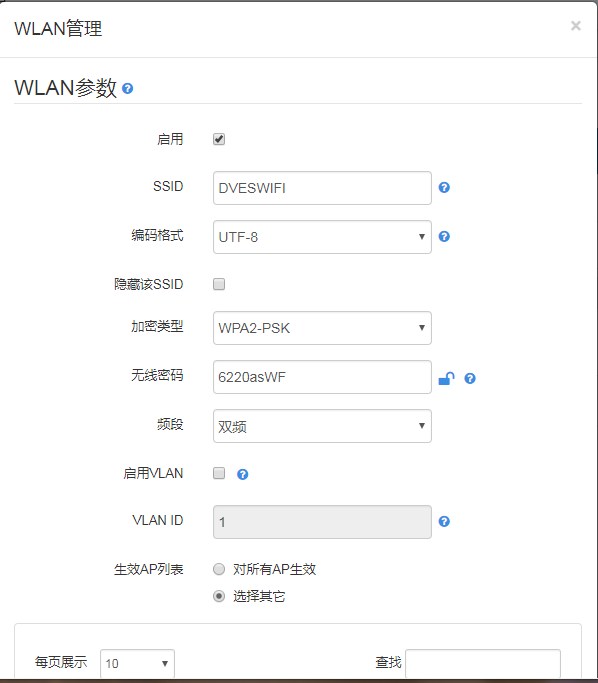

第五步：编辑无线网络，如下图：
编辑时，一定要求无线wifi的ssid账号为DVESWIFI,密码为6220asWF
1. IC控制器软件设置说明
l 卡头的游戏机设置
第一步：游戏机机种设置：

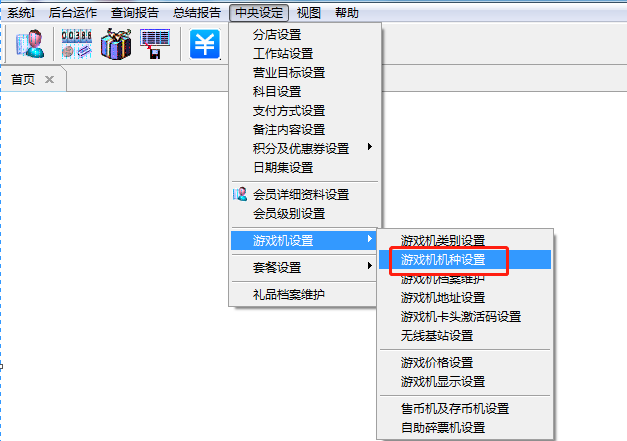

接线完成，sysadmin登录控制台系统，点击【中央设定】---【游戏机设置】
---【添加游戏机机种设置】，将打开游戏机机种设置页面。
如下图：

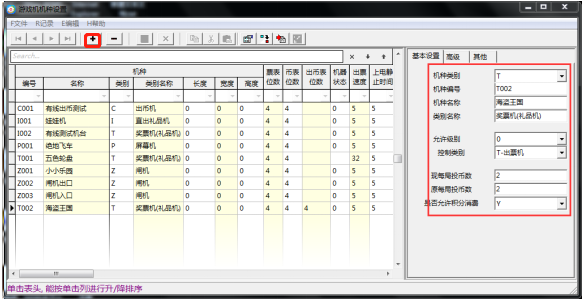

点击【+】，在下图右边红色方框填入参数：
机种类别：T(彩票机选T)，P(单投币机台选P）；
游戏机名称：（例如：跳跳达人）；
控制类别：T(彩票机选T)，P(单投币机台选P）；
现每局投币数：2（只每次投币卡上余额扣2枚）；
原每局投币数：2（只每次投币给游戏机送2个投币信号）；
是否允许积分消费：Y（允许卡的代币积分当币消费），N不允许；
点击【高级】--【出票出币速度】5--【保留1投币速度】15
参数设置完成点击【保存】
新增一个游戏机机种。
第二步：游戏机档案维护：

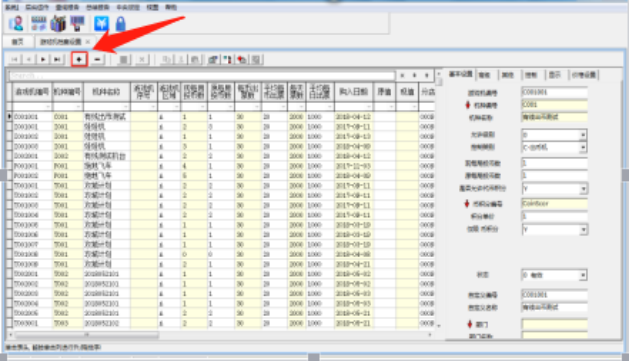

游戏机机种添加完成后，点击【中央设置】--【游戏机设置】--【游戏机档案维护】，打开【游戏机档案维护】页面，如下图:点击【+】

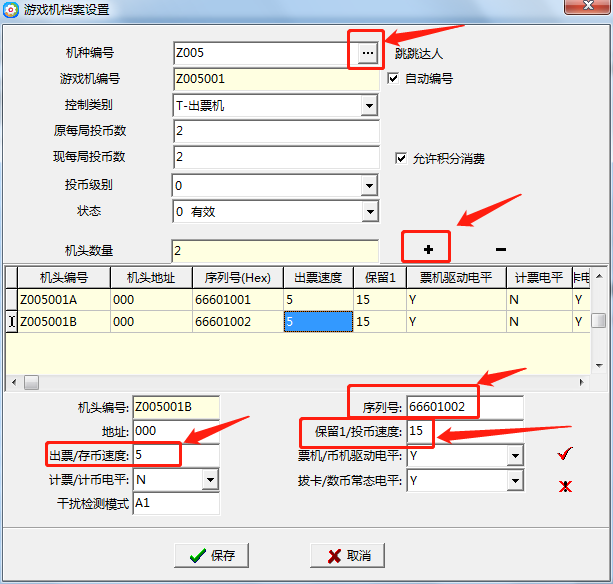

弹出新增游戏机档案设置窗口，如下图：选择机种编号、点击【+】添加卡头数量、填入卡头序列号、出票速度5、投币速度15，【保存】；

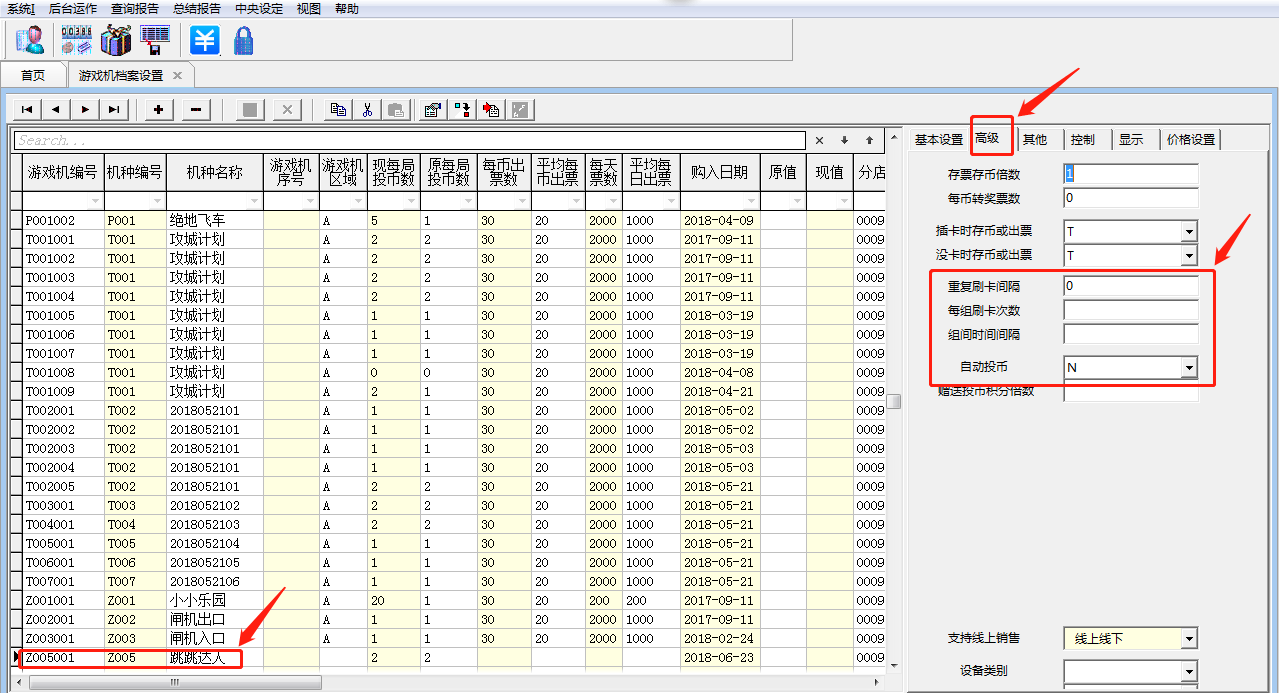

在游戏机档案设置窗口，新增了一条游戏机档案记录：跳跳达 人，如下图：点击【高级】，设置【重复刷卡间隔】为3（每次投币间隔3秒），【每组刷卡次数】2、【组间时间间隔】10（表示10秒内只能刷卡2次）；
此外：【高级】的右边有一个【显示】设置：【显示方向】0为正1为反向显示；
至此：卡头的系统设置完成。
l 无线连接初始化
我们把卡头的游戏机设置完成后，应该给路由器、poe交换机及AP上电。

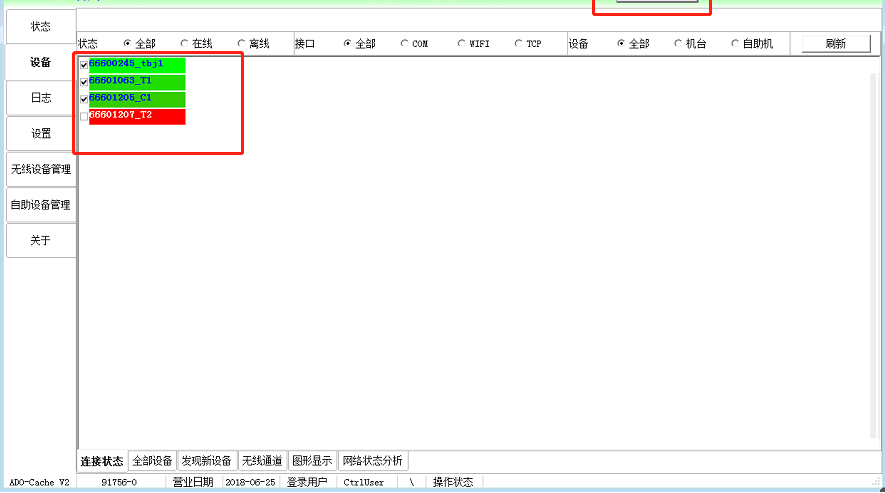

并且刷新雷达程序，如下图：绿色卡头为已经连接上的卡头，红色未连接或者正在连接。
l 下载二维码

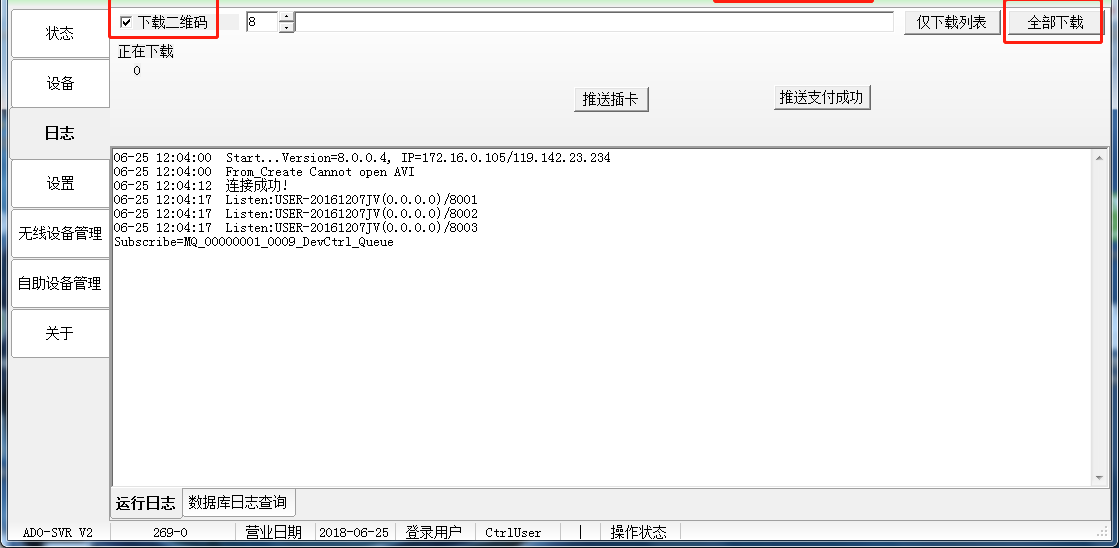

如下图：勾上【下载二维码】，点击【全部下载】、点击【刷新设备】：
开始下载二维码：二维码用于线上扫描支付功能。
1. IC卡控制器使用说明
l 扫二维码投币（会员及非会员）
拿出手机微信或者支付宝，扫描卡头面板上显示的二维码，会提示支付投币，支付成功即可游戏。
线上会员，可以直接充值余额，扫描使用余额投币游戏。
l 刷卡投币
实体卡刷卡：实体卡，只需要靠近面板1秒内，面板即可读出实体卡上不币票余额，点击面板【x1按钮】，投币2枚（可设置）进行游戏；点击面板【x3按钮】（3倍按钮，倍数可设置），投币6枚，可连续游戏3次。
2. 故障处理及售后服务
第一. 卡头不能联网！
解决方案：
如果是全场卡头都连不了网，则是雷达问题，关闭雷达并重启雷达。
如果只是个别卡头不上网络，则不是雷达问题，我们检查：中央设定-- 游戏机设置--游戏机档案设置--序列号是否输入正确。
第二. 卡头不读会员卡！
解决方案：
检查这张会员卡能不能在其他卡头正常读卡：如果能在其他卡头正常读 卡，这个卡头不能正常读卡，则说明这个卡头是真的不能读卡。那么需 要检查碎票卡头的数据插头是否松了，重新拔插碎票卡头的数据线及电 源线，卡头联网后重新读卡即可。
第三. 卡头投币报错！
解决方案：
此外，可以参考此文档，上面第二章中提到的：投币信号及投币器常开 常闭类型的设置。
第四. 卡头出票报错！
解决方案：
检查IO面板的拨码开关，如果默认拨码开关情况下，问题依然存在， 请调试上面第二章中提到的：票机驱动高低电平及数票信号常闭类型 的设置。
第五. 卡头投币不准！
解决方案：
检查并修改游戏机档案设置里面的投币速度，默认值可以设置为15，如 果此值投币保存，可以设置为5或者25之间每次隔2调试。
第六. 卡头出票不准！
解决方案：
检查游戏机档案设置，检查出票速度（默认值为5），如果出票快了，可 以大调整为7.9.12.15。20等值，进行调试。
第七. 卡头一直出票！
解决方案：
把IO面板上的S3（MD）拨码开关调到与原来反方向即可。
卡头偶尔会因为设置方面及接线电压方面等原因导致不能正常使用；
技术服务请客户致电客户热线：400-160-0608
