智能终端卡头（方）-使用说明
中山市万象云端科技有限公司
一、产品简介：
智能终端卡头，是一款智能化互联网化的游乐场机台电子投币存票控制器，是专业从事游乐场管理系统设计开发的万象云端科技有限、公司旗下的其中一款高科技电子产品。包含多种智能功能：ic卡电子投币存票，微信网络扫码投币存票，包时游玩，多局优惠，按时会员折扣投币，单项收费等功能。

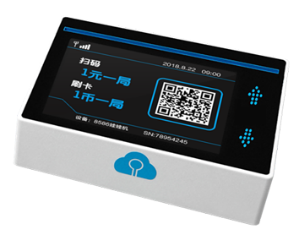

产品外观图
二、包装清单：

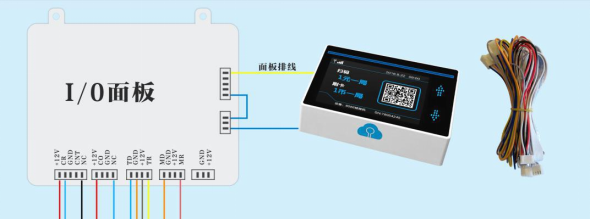

一套智能终端卡头包括：一个面板，一个 IO 主板，一包套线 3 个组成部分；实物如下图：

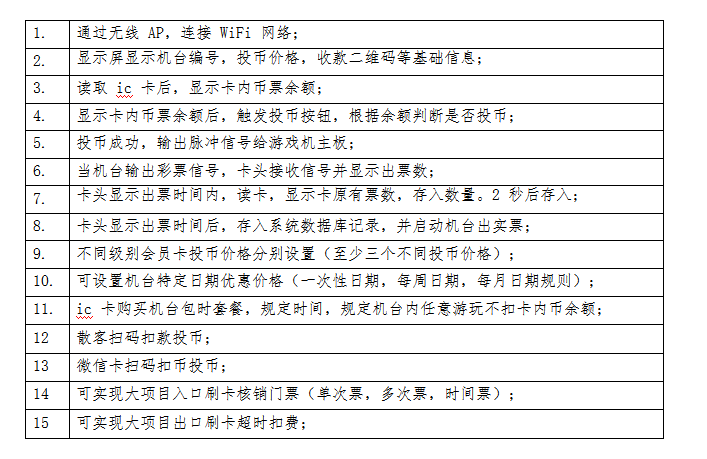

三、功能特点：
四、参数说明：
五、功能类别说明
彩票机/模拟机/礼品机/出币机/大项目
六、使用说明
6.1 模拟机
该类别适用于只有投币口只投币的游戏机
6.2彩票机
该类别适用于带有奖票机的游戏机
6.3礼品机
该类别适用于出礼品的游戏机
6.4出币机
该类别适用于退游戏币的游戏机
6.5大项目
该类别适用于项目区淘气堡等
详解：我们根据游戏机实际需要的类别来设置卡头类别，比如一台娃娃机，娃娃机掉礼品，我们就在设置的时候把安装在娃娃机上面的卡头序列号登记下来标记，卡头序列号XXXXXXXX机台名称XX机器名属性为礼品机，以此类推在登记好所有的信息，统一录入后台设备档案，每个卡头将会按照自己的属性工作
七、安装说明
5.1 面板的安装
如果场地不使用硬币投币，需要把机器的投币器拆除，卡头安装在原有投币口的位置，这样就不需要在机台上面打洞，用螺丝固定底盘，然后接上排线，卡上面板，面板安装完成，拆除的投币器保存好方便日后使用这样能更好的保存机器的完整性，如果使用硬币投币的话就必须在机台上面开洞安装了，需要首先在机台上找到合适美观的位置安装，还有有些投币口很奇特不适合安装底座也必须打洞，确定位置后，用电钻打孔、用螺丝固定底盘，然后接上排线，卡上面板，面板安装完成；
5.2 IO 板的安装-IO板有独立的说明书请另行观看
IO 板建议用海绵胶固定在机台的角落位置，IO 板的位置应该有利于线路的整理，不能影响实物币票的通过。
六：卡头使用说明
扫二维码投币（会员及非会员）
拿出手机微信或者支付宝，扫描卡头面板上显示的二维码，会提示支付投币，支付成功即可游戏。
线上会员，可以直接充值余额，扫描使用余额投币游戏。
刷卡投币
实体卡刷卡：实体卡，只需要靠近面板 1 秒内，面板即可读出实体卡上不币票余额，点击面板【x1 按钮】，投币 2 枚（可设置）进行游戏；点击面板【x3 按钮】（3 倍按钮，倍数可设置），投币 6 枚，可连续游戏 3 次。
七、故障处理：
1. 卡头不能联网联网！解决方案：
如果是全场卡头都连不了网，则是雷达问题，关闭雷达并重启雷达。
如果只是个别卡头不上网络，则不是雷达问题，检查：设备管理-- 游戏机设置--游戏机档案设置--序列号是否输入正确。
2. 卡头不读会员卡！解决方案：
检查这张会员卡能不能在其他卡头正常读卡：如果能在其他卡头正常读卡，这个卡头不能正常读卡，则说明这个卡头是真的不能读卡。那么需要检查碎票卡头的数据插头是否松了，重新拔插碎票卡头的数据线及电源线，卡头联网后重新读卡即可。
3. 卡头投币报错！解决方案：
此外，可以参考此文档，上面第二章中提到的：投币信号及投币器常开常闭类型的设置。
4.卡头出票报错！解决方案：
检查 IO 面板的拨码开关，如果默认拨码开关情况下问题依然存在，请调试上面第二章中提到的：票机驱动高低电平及数票信号常闭类型的设置。
5. 卡头投币不准！解决方案：
检查并修改游戏机档案设置里面的投币速度，默认值可以设置为 15，如果此值投币保存，可以设置为 5 或者 25 之间每次隔 2 调试。
6. 卡头出票不准！解决方案：
检查游戏机档案设置，检查出票速度（默认值为 5），如果出票快了,可以大调整为7.9.12.15。20 等值，进行调试。
7. 卡头一直出票！解决方案：
把 IO 面板上的 S3（MD）拨码开关调到与原来反方向即可。

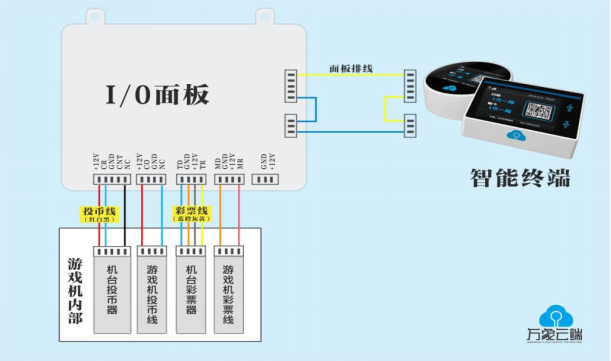

接线说明（IO 面板与游戏机之间的接线，IO 面板与主板之间的接线
产品简介

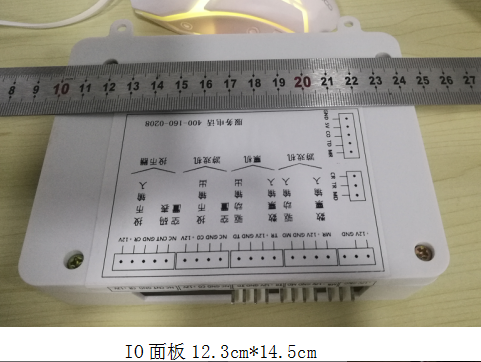

IO板控制主板：主要作用是卡头与机器之间的桥梁，负责连接信号通讯，此文档主要指导客户技术员了解控制面板的功能，学习IIO板控制主板的安装与调试，以及使用过程中遇到的故障处理。
额定电压/输入功率 12V
输出电压/输出功率 5V
适用环境机器内部/室内
温度环境，低于5℃,高于35℃,设备可能会出现不能正常启动运行
三 功能说明 电子币实物币信号传输 电子票实物票信号传输
四 使用说明

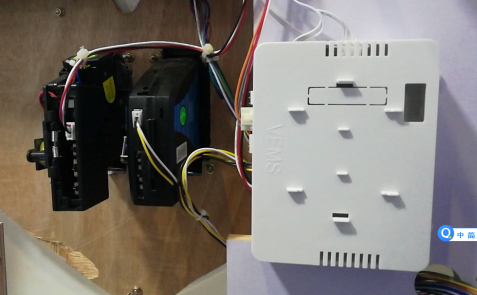

实际安装图片演示
详解：游戏机内部彩票线插头接入【IO面板】图中的4p插座;
游戏机内部投币线插头接入【IO面板】图中的4p插座；
【IO面板】4p套现如图拉线游机台彩票器和【IO面板】；
【IO面板】5p套现如图拉线游机台投币器和【IO面板】；

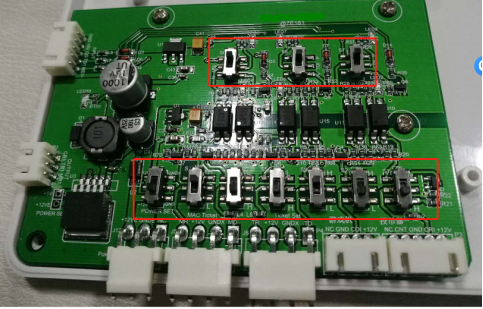

单投币常开常闭及高低电平在IO板上的设置
L为低电平H为高电平，我们要懂一个原理就是当投币器或者游戏机处于高电平的时候如果我们的IO板是低电平则无法收到投币信号
以下是线路插法及说明
| J12 隔离外接电源 | J5 游戏机内部彩票线接口 | J6 IO板到彩票机线接口 | P4 游戏机内部投币线接口 | P3 IO板到投币器线几口 |
| INPUT-OUTPUT卡头排线3-5P接口 |
以下是信号灯指示，我们通过信号指示灯就可以清晰的观测机器卡头与IO板的通讯状态，比如我投了一个实物币那么实物币的LED2就会亮一次，闪灯的速度等于后台设置的投币出票速度，后台值设置越小速度越快越大越慢
| LED3 电子币指示灯闪一次代表投币一个 | LED2 实物币指示灯闪一次代表投币一个 | LED7 实物票指示灯闪一次代表出一张 | LED5 电子票指示灯闪一次代表出一张 | LED6 出票反馈信号出一张票反馈一张 | LED4 出票请求指示灯出票时常亮 |
| LED10 卡头供电指示灯 |
六 使用及维护说明
1当替换元器件时必须选用本公司指定产品，以免导致短路主板及元器件损坏
2不要随意拆卸，组装，改动设备，带电挪动，这样可能会导致设备短路，机械故障等
3不要在机器上放置装有水的容器等，打扫卫生时注意抹布湿度，溢出液体会导致电器短路硬件损坏
4不能随意对机器进行修理，需专业技术人员协助指导
七 故障现象与对策表
| 序号 | 故障问题 | 基本确认故障 | 排查 |
| 1 | 某个信号指示灯不亮 | 焊锡点脱落 | 返厂维修 |
| 2 | 安装后游戏机一直故障 | 电流紊乱 | 观测指示灯有无乱闪，如果有则启用外接电源 |
客户热线：
卡头偶尔会因为设置方面及接线电压方面等原因导致不能正常使用；请客户致电客户热线：400-160-0208
