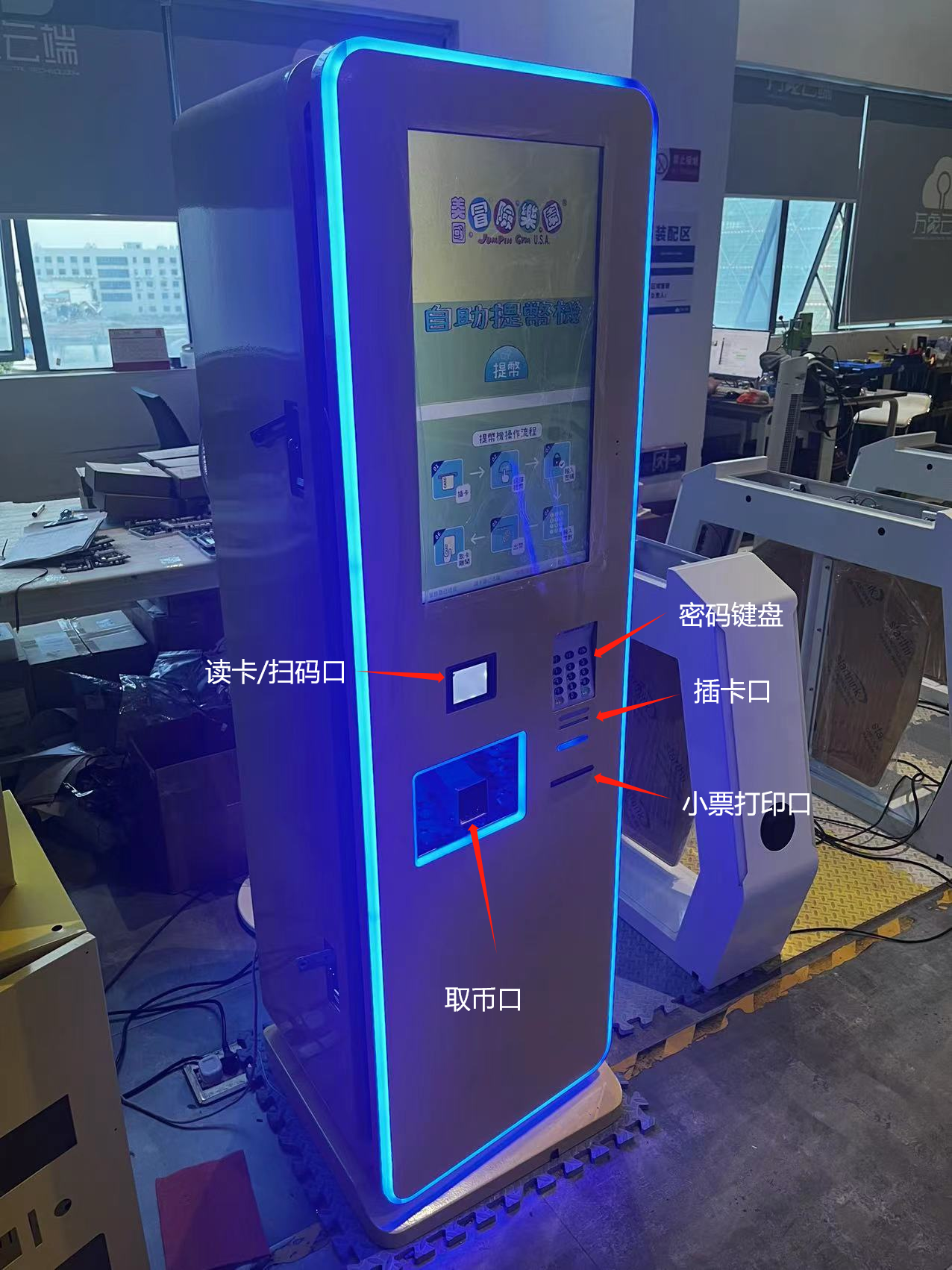

一、设备说明
二、材料清单与机台规格技术参数
| 序号 | 组件名称 | 每套数量 |
| 1 | 机箱及配件 | *1 |
| 2 | 电脑主机 | *1 |
| 3 | 小票打印机模块 | *1 |
| 4 | 触摸显示屏 | *1 |
| 5 | 扫码器 | *1 |
| 6 | 2合1读卡器 | *1 |
| 7 | 密码键盘 | *1 |

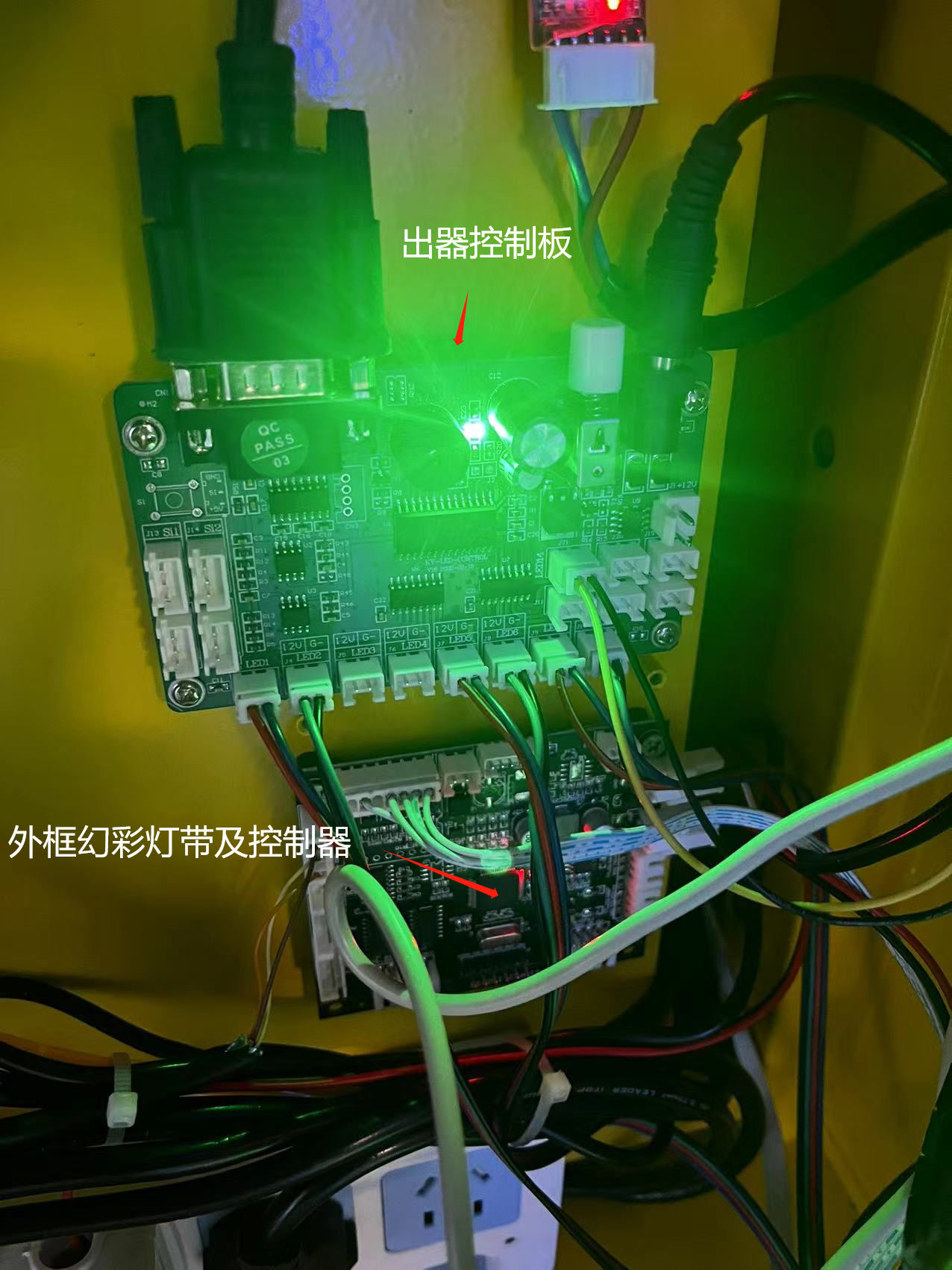

| 8 | 出币机主板 | *1 |
| 9 | 6孔插排 | *1 |
| 10 | 适配器电源 | *1 |
| 11 | 散热风扇 | *2 |
| 12 | 长型门锁 | *2 |
| 13 | 细锁头 | *2 |
| 14 | 串口9针母头线 | *2 |

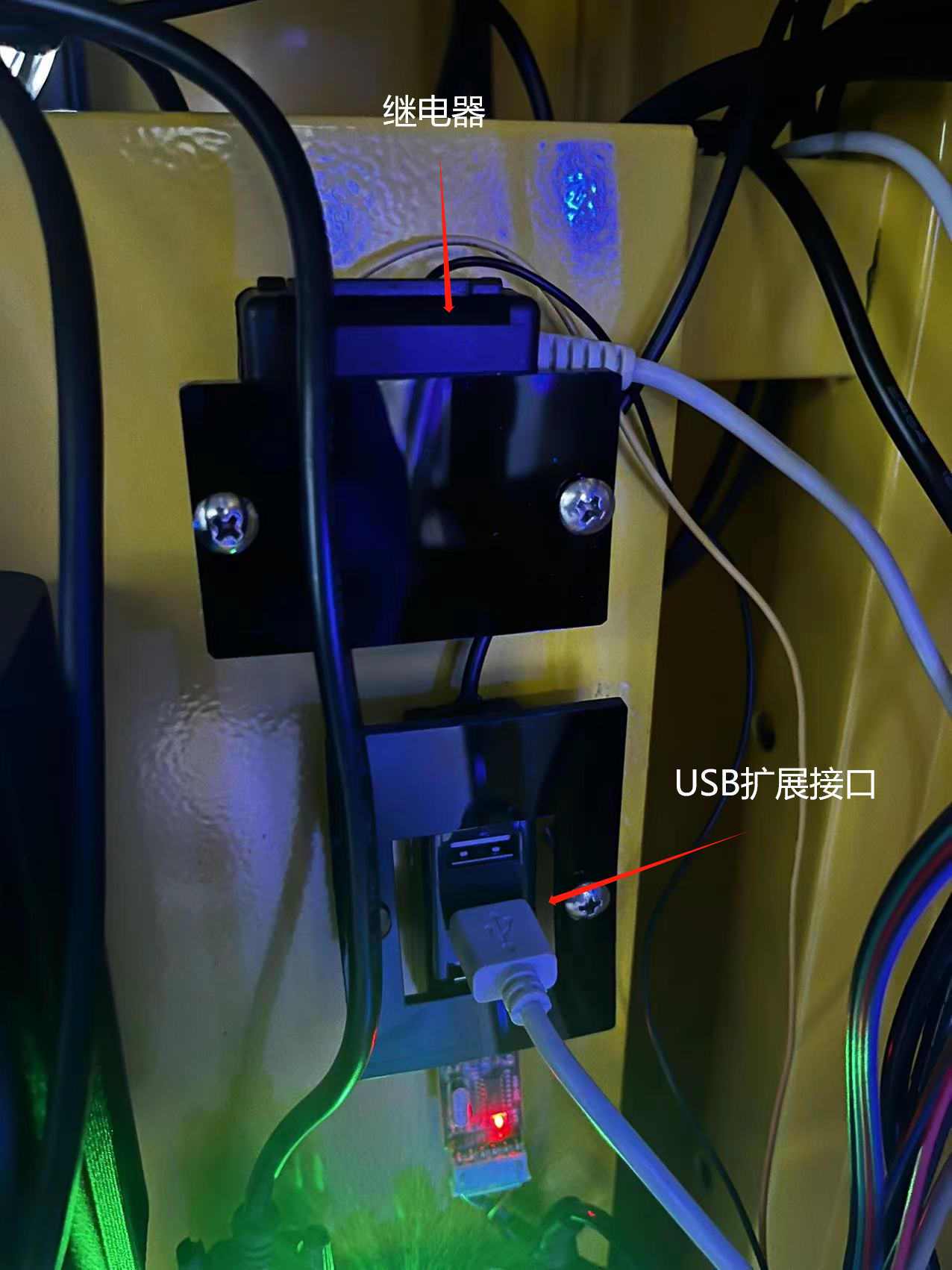

| 15 | 继电器 | *1 |
| 16 | USB扩展器 | *1 |
| 17 | 网线0.5米 | *1 |
参数说明：
| 电源电压 | AC220V,50Hz,60W |
| 外形尺寸 | 长45*宽 48*高 165mm |
| 质量 | 105g |
设备硬件基本功能：
1、电脑主机安装Windows操作系统，以及本公司的售币软件。

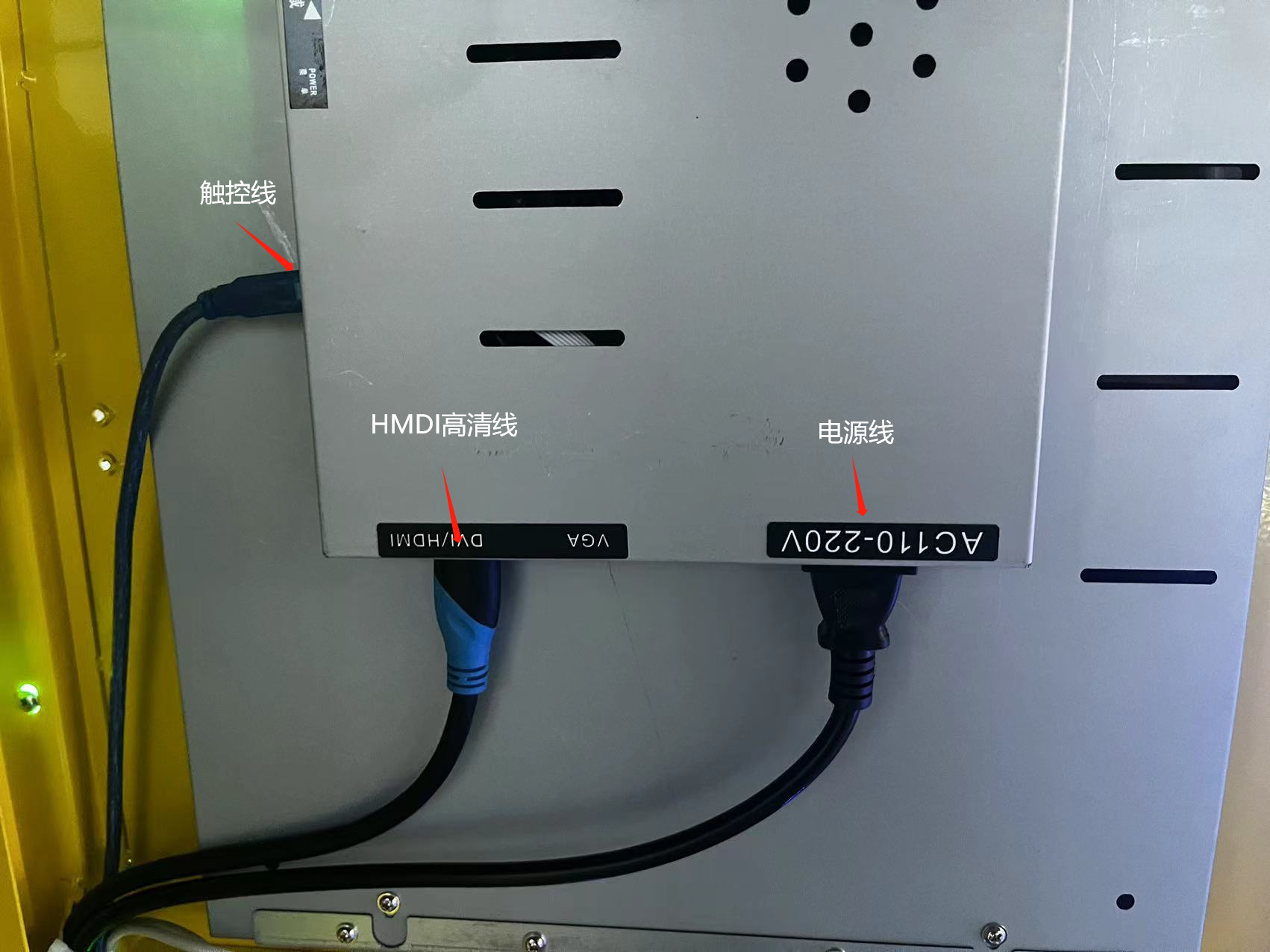

2、触摸屏分辨率为1920*1080，支持触摸操作，支持视频广告及声音输出。
3、打印机打印收据。

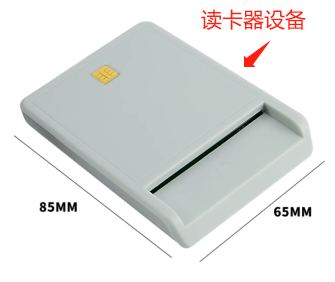

4、二合一读卡器读感应卡及接触式卡。
5、读卡扫码器，可以读卡及二维码。
6、LED效果控制及峰鸣器提示。
7、数币器出币。
8、斗币安装代币容量为20000个。
三、基本功能及操作流程
（一）会员

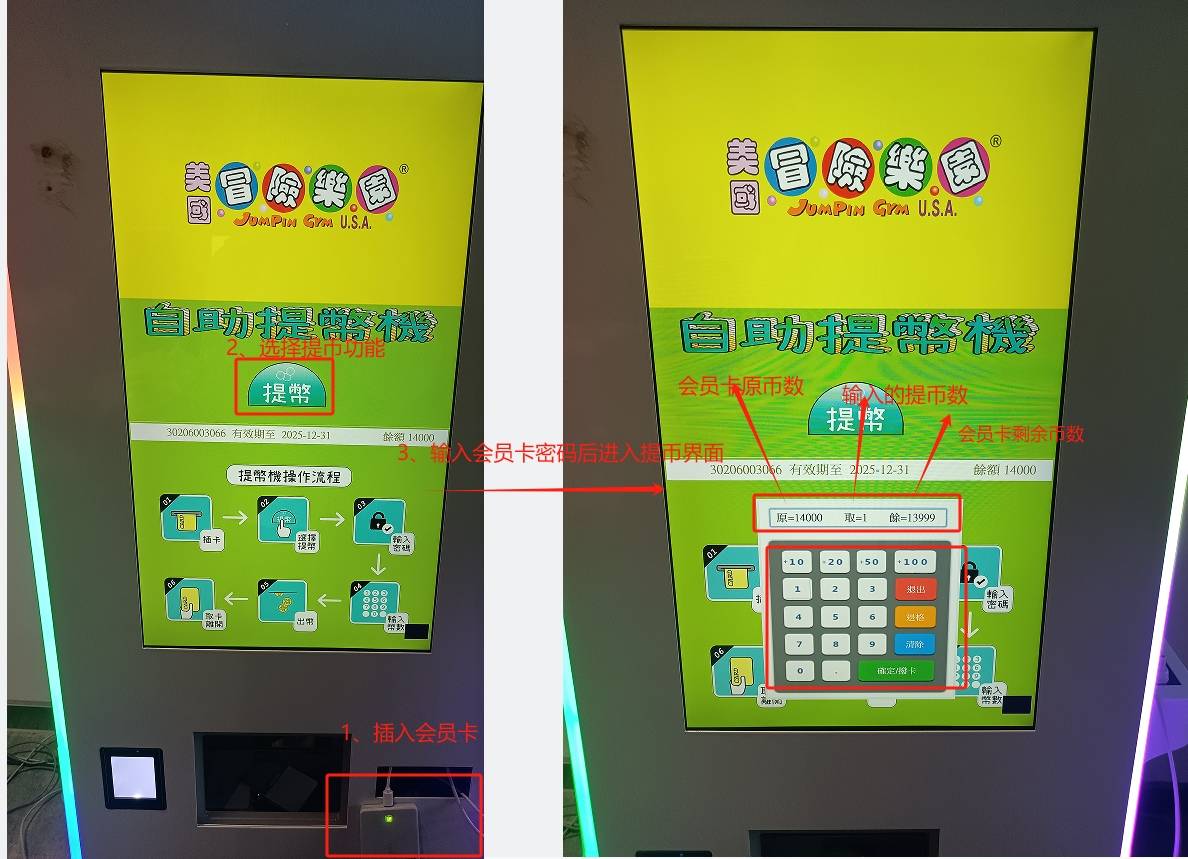

1、会员提币

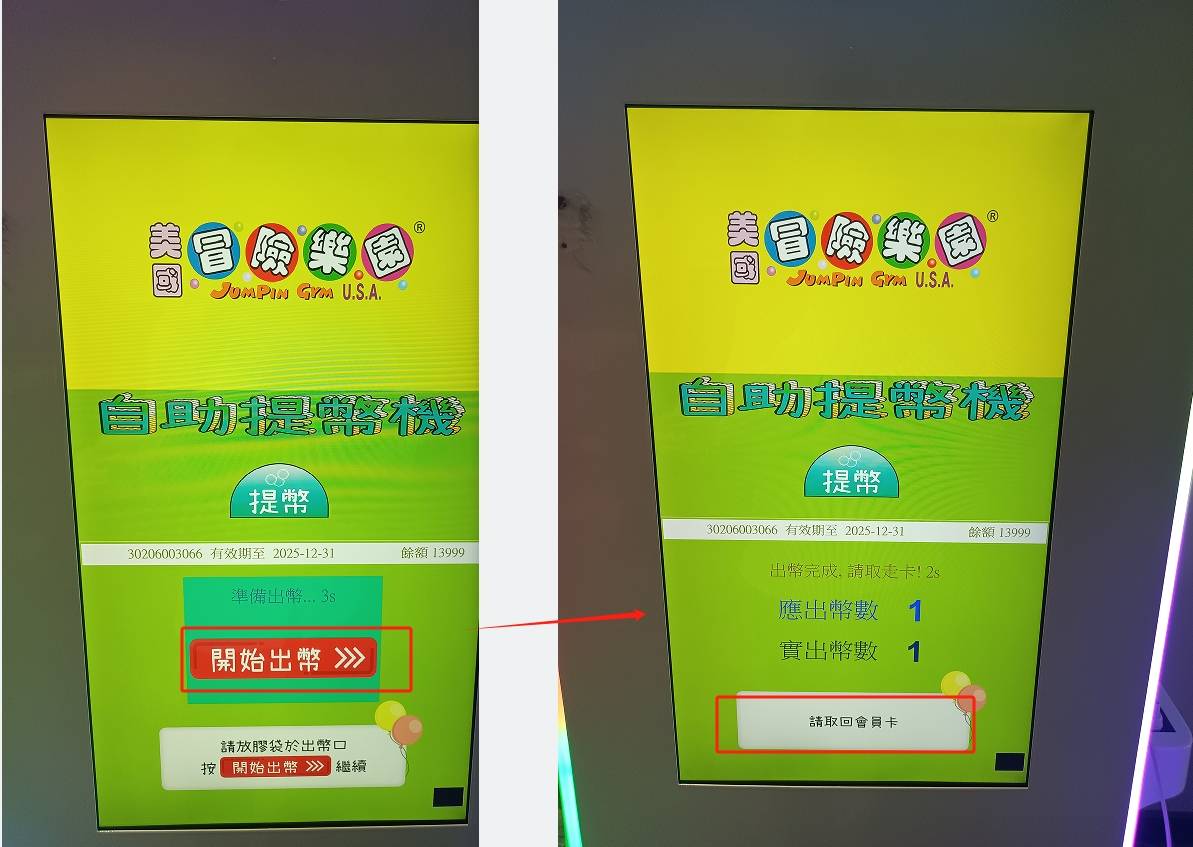

会员顾客可以通过插入会员卡或扫会员二维码登录设备，输入密码及提币数，数币器出相应的代币。
（二）、工作人员

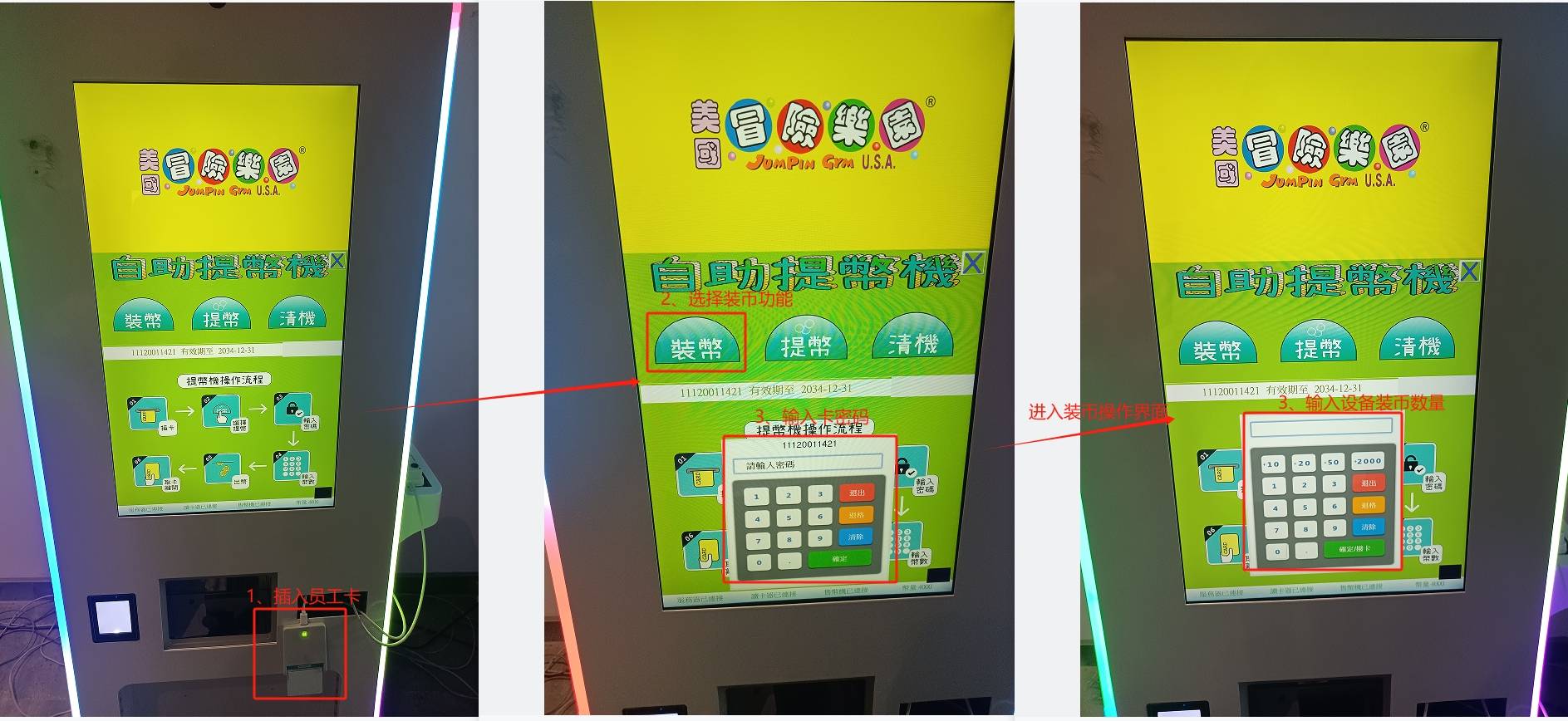

1、装币<管理人员使用>
管理人员通过插入会员卡或扫会员二维码登录设备，选择登记安装并输入代币数，售币机余额将增加相应的币数，同时需手工将代币倒入币斗。

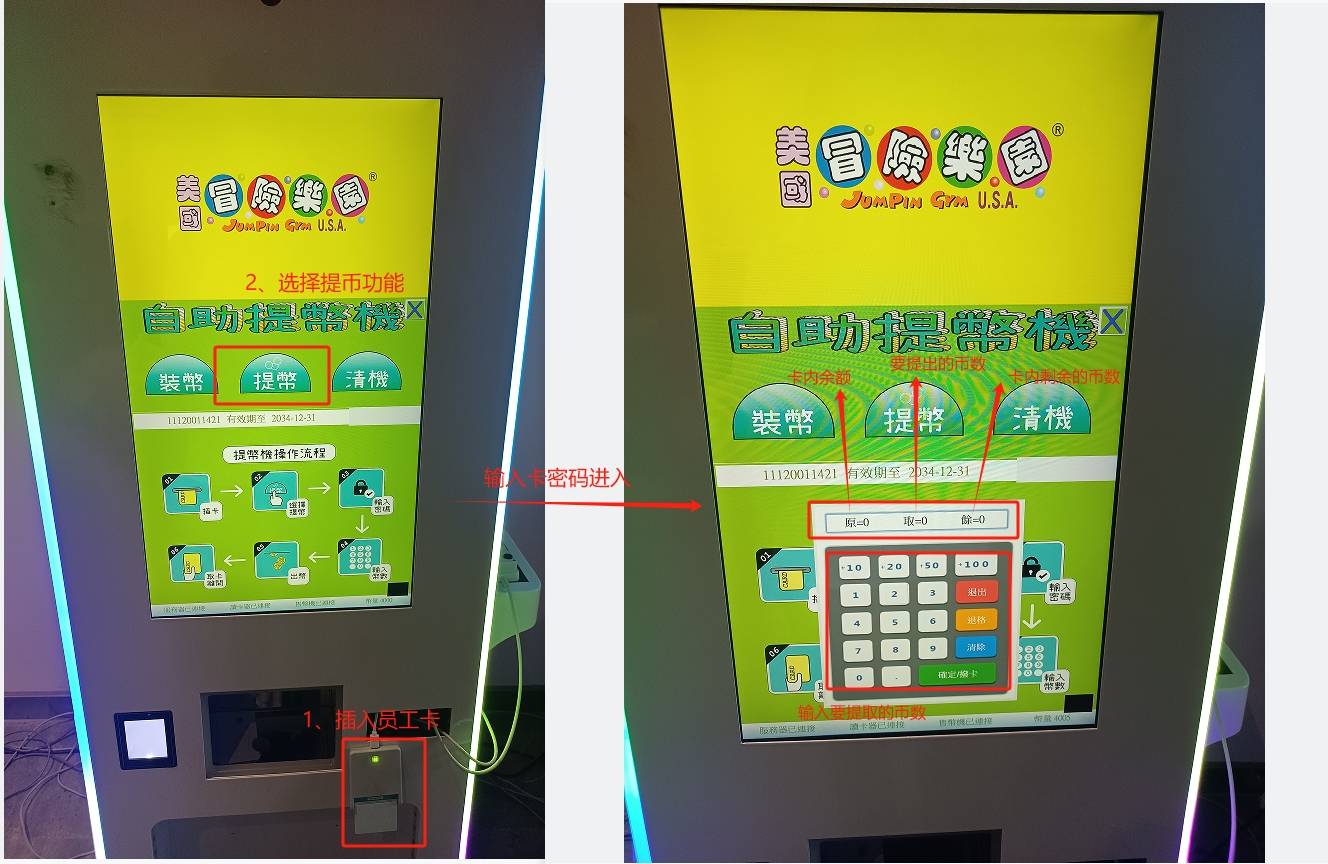

2、提币<管理人员使用>
管理人员通过插入会员卡，输入密码，选择提币功能，输入提币数，提币机出相应的币数

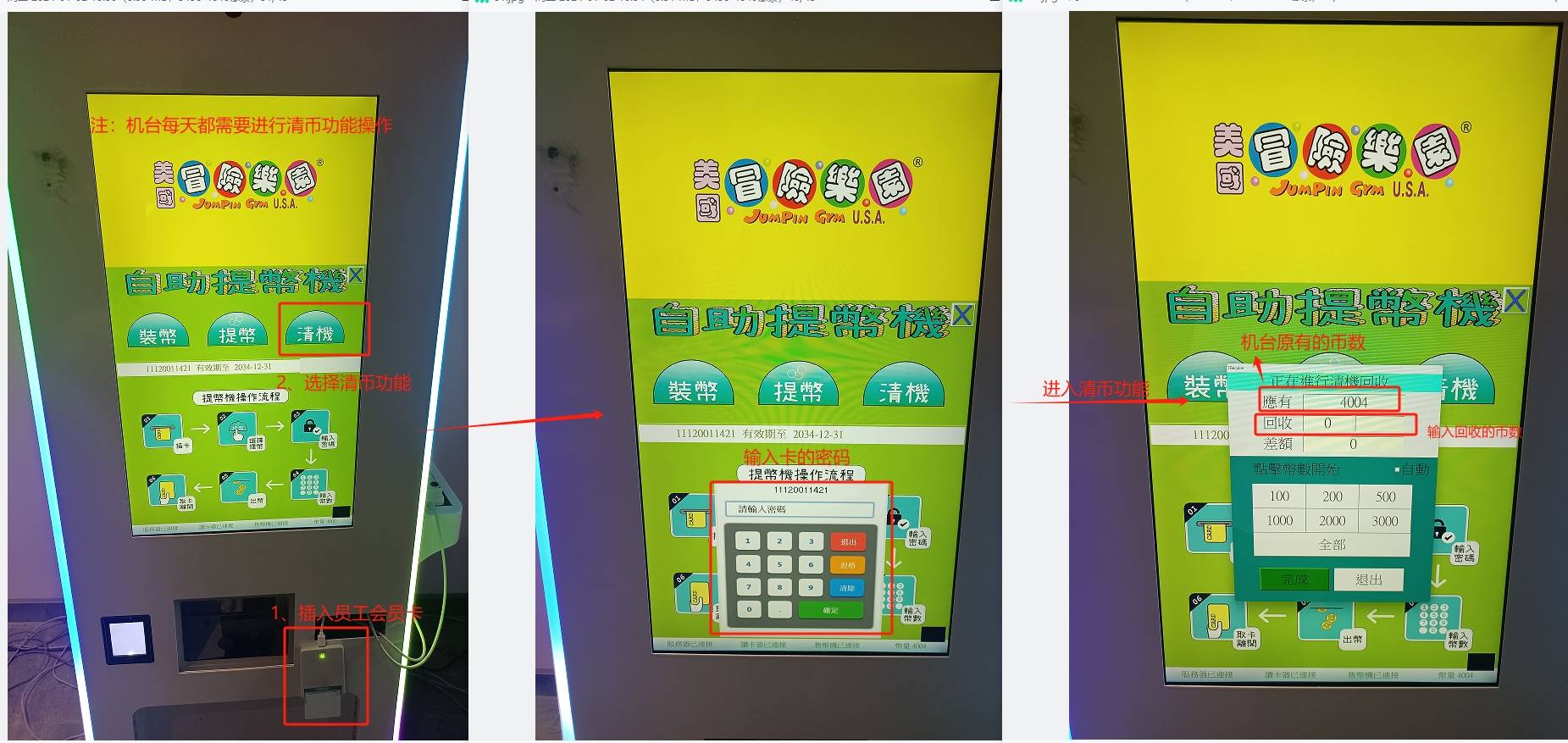

3、清币<管理人员使用>
管理人员通过插入会员卡或扫会员二维码登录设备，选择清机回收，售币机将自动自动将币斗内全部代币数出（需手工接取出币），售币机余额将变成0，并将应用余额及实际回收数之差用为差额登记。
四、使用及维修说明
1、对机台进行维护时必须关掉电源，为了避免电路短路，有关人员在接触机台内部前先关掉电源，如果此操作需要电源接通，需符合操作说明书的要求以及本公司技术指导协助。
2、当替换元器件时必须选用本公司指定产品，以免导致短路主板及元器件损坏。
3、不要随意拆卸，组装，改动设备，带电挪动，这样可能会导致设备短路，机械故障等。
4、不要在机器上放置装有水的容器等，打扫卫生时注意抹布湿度，溢出液体会导致电器短路硬件损坏。
5、不能随意对机器进行修理，需专业技术人员协助指导。
五、常见故障处理
1、自助售币机不能联网
如果是全场卡头都连不了网，则是雷达问题，关闭雷达并重启雷达。
如果只是个别卡头不上网络，则不是雷达问题，检查：设备管理--自助机设置--自助售币机设置--序列号是否输入正确；检查网络线路是否连接通，必要时可用ping命令检查自助售币机网络连接。
2、自助售币机不读会员卡
解决方案：检查这张会员卡能不能在其他卡头正常读卡：如果能在其他卡头正常读卡，这个自助售币机不能正常读卡，则说明这个自助售币机是真的不能读卡。那么需要检查售币机读卡模块的数据插头是否松动了，重新拔插售币机读卡模块的数据线及电源线。
3、自助售币机出币错误
解决方案：自助售币机是否没有币余额，没币则需要安装代币；自助售币机是否卡币，取出马达卡币。如果还未出币数到会员卡上，后台系统确认补币。
4、自助售币机显示屏不亮
解决方案：检查显示屏电源及数据线开关。
5、自助售币机出币不准确
解决方案：检查售币机光眼，必要时更换光眼。
客服服务热线：400-160-0280
