产品规格说明
一、售币提币机

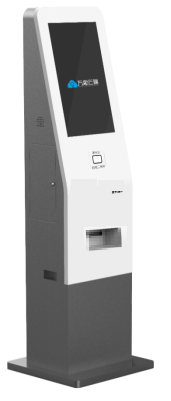

1、 产品外观（仅供参考，以实物为准）
2、产品说明
产品型号： KK-05
产品名称：售币提币机
外观尺寸：450*350*1800mm
屏幕尺寸：24寸（带触摸屏）
屏幕分辨率：1366*768
币斗容量：18000枚
工作电压：AC220V
工作电流：≤250mA
工作温度：0至45摄氏度
联网方式：支持有线
功能：二维码/刷卡提币
2 总体设计
2.1 需求规定
自助售币机的需求分析如下：
1）通过tp-link交换机和网线接入本地局域网和Internet；
2）上电后网络正常连接：
7寸触摸屏显示设备编号及序列号，剩余币数，售币收款二维码；
3）二维码功能：
3.1）微信支付宝扫码购币；
3.2）微信卡扫码充值微信卡包；
3.3）微信扫码可选择激活微信卡；
4）后台电脑登记安装代币数（t1，t2……不定时安装），记录每天营业总结售币机总结总安装数t0=t1+t2……；
5）读取会员卡信息，显示卡号，要求会员输入密码，输入提币数量a，按【确定】按钮开始出币；
6）在第5）中，出币过程，可以按下前面板的【开始/暂停】按钮，控制售币机暂停售币，再次按下【开始/暂停】按钮，继续出币；
7）若售币机里面币数不足，或者出币卡币/中断等，售币机反馈状态信息给后台电脑，柜台电脑收到反馈，提示：“应出币数a，实出币数b1，会员卡余额e（已经返回不足出币数后的余额）”，前台提示报警信息：自助售币机出币不足，请及时检修；
8）出币完成，实出币数累加到每天营业总结的售币机总结里面的实出币数里面b0，同时计算售币机应有余币（t0-b0），并更新自助售币机显示页面，提醒工作人员售币机的应有余额数值（t0-b0）。
9）后台设置售币机余额不足报警参数y，当检测到售币机应有余额（t0-b0）<y时，每五分钟弹出一次提示：“售币机编号余额不足，请联系管理员安装代币”，当管理员安装代币后，售币机余额（t0-b0）>y，不再报警；
10）每天最后一个班次营业结束，收银员点击售币页面【回收】按钮，售币机开始回收代币，直到所有代币回收完成，登记到售币机代币回收参数里面X0；
12）每天营业总结，给出售币机总结包表如下：
| 售币机编号 | 总安装币数 | 实出币数 | 应剩余币数 | 实际回收 | 误差 |
| Tbj01 | T0 | B0 | TO-BO | XO | XO-(TO-BO) |
| Sbj02 |
2.2 运行环境
220VAC电源，1a以内电流，有线局域网，设置ip地址，
后台设备中心控制（winOS，sqlserver2014/mysql）
2.3 程序流程
1、总流程图：连接机器，自助售币机启动后，网络模块会搜索配置好的网络配置自行配对。网络连接成功，自助售币机与设备中心控制程序进行连接，检查是否有配置，配置连接成功才能使用机台的会员卡提笔，手机扫码买币功能。
2、自助售币机启动流程：机台正常启动后，网络模块会自动搜索配置好的网络设置，当机台连接不到网络，主界面会显示“网络连接中”，直到连接到网络。连接网络后，机台连通设备中心，检查自身序列号是否配置到软件控制程序。如已配置，则显示二维码界面；没有配置，则显示无序列号。
3、会员卡刷卡提币流程：机台连通，客户把卡插到机台上，机台的读卡模块感应卡片内的芯片，在显示屏上显示卡内的余额。显示的信息由设备中心控制，一般在30-60秒，客户在此时间内进行投币操作，超时后客户需要重新插卡。客户输入提币数，客户卡内余额充足，机台正常出币（机台币数不足，会把余款退回，提示售币机余币不足）；卡内余额不足，界面不响应。
4、手机扫码买币流程：机台连通，客户使用手机微信/支付宝扫描机台界面上的二维码，跳转连接，在手机上进行买币操作。手机扫码有两种情况：1)该手机绑定了会员卡，扫描卡头直接扣除会员卡的余额，若余额不足会提示充值；2）该手机没有绑定会员卡，扫描二维码使用微信/支付宝余额进行扣款，扣款成功，机器按照套餐出币。
3自助售币机的通信协议
3.1通信传输帧：
长度：定长64Byte
帧头 2Byte
长度 1Byte
帧序号 1Byte
帧数据体56 Byte
4 + 4 + 1 + 4 +2 +4 +3+2 + 1 + 31
// 目标设备ID，源设备ID，版本，保留，控制，设备类型，业务号，
//帧类别，结果，参数
CRC校验 4Byte (数据帧的CRC)
帧头：2(Byte) Byte0~1 =0xCE,0xCE为帧头。
顺序号：1（Byte） Byte2=0~255循环使用。
长度：Byte3=0x40; // 定长长度为64Byte
数据体：Byte4~Byte59一共56个字节做为数据帧
CRC校验：Byte60~Byte63为数据体的CRC校验。
3.2帧数据体解释
(以下Byte序号只是数据体的序号)
Byte0~3：目标设备ID；一共4个字节
Byte4~7：源设备ID；一共4个字节
Byte8：协议版本 // 01~255;一共255个版本号（目前为0x01）
Byte9~12：保留 (暂定全为0x00)
Byte13~14：控制字节
Bit0 1=主发帧, 0=应答帧 -> 11000000
Bit1 1=业务帧, 0=非业务帧
Bit2-15：保留 ( =0)
Byte15~18：设备类型(公司标志，保留，设备类型)
Byte15: 公司编号（0xFF缺省, 0xFE，其他以后定）
Byte16: 保留（0x00）
Byte17~18:
Byte17=0x01卡头
Byte18.bit7=(1-防电，0-普通)
Byte17=0x02提币售币机
Byte18 = 0单马达 1双马达 2高速数币3
Byte19~21：业务号（查询帧，插卡帧为0，其他帧递增）
Byte22~23： 帧类型
Byte22=0x01; 公用查询帧 （只跟设备有关的）
Byte23=
0 0查询帧（查询设置值）
1 1查询帧（查询显示内容，例如广告等）
2 2查询帧（查二维码信息）
3..2B查询帧（查二维码内容,段1..N）
30 30查询帧（查设备参数）
31..3F 查询帧（查不同设备参数）
60 60查询帧（）
Byte22=0x02; 公用杂项帧（跟卡有关，没产生业务的）
Byte23=
0 插卡帧 （返回卡余额，以及记录该设备的最后卡号）
1 密码校验帧
2 设置帧
Byte22=0x04; 自助设备帧
Byte23=
0 补币帧(包含上电补币和正常运作补币)
1 提币帧(包含上电提币和正常运作提币)
2 提币报告帧
3 错误状态帧
Byte 24：结果（发起始为 0x0，回复<1-127>，由不同的帧来定义, 高位1是云端回复）。
Byte 25-55 Byte ：发送或回复的参数
4 系统出错处理设计
1、自助售币机不能联网！
解决方案：
如果是全场卡头都连不了网，则是雷达问题，关闭雷达并重启雷达。
如果只是个别卡头不上网络，则不是雷达问题，检查：设备管理-- 自助机设置---自助售币机设置--序列号是否输入正确；检查网络线路是否连接通，必要时可用ping命令检查自助售币机网络连接。
2、自助售币机不读会员卡！
解决方案：
检查这张会员卡能不能在其他卡头正常读卡：如果能在其他卡头正常读卡，这个自助售币机不能正常读卡，则说明这个自助售币机是真的不能读卡。那么需要售币机读卡模块的数据插头是否松了，重新拔插售币机读卡模块的数据线及电源线。
3、自助售币机出币错误！
解决方案：
自助售币机是否没有币余额，没币则需要安装代币；自助售币机是否卡币，取出马达卡币。反还未出币数到会员卡上。后台系统确认补币。
4、自助售币机显示屏不亮！
解决方案：
检查显示屏电源及数据线就开关。
5、自助售币机出币不准确！
解决方案：
检查售币机光眼，清洁售币机马达光眼，必要时更换光眼；
