智能闸机-使用说明书
目录
1：产品简介....................................................................1
2：机台规格技术参数.....................................................2
3：功能说明....................................................................3
4：使用说明....................................................................4
5：设备应用环境............................................................5
6：使用及维护说明.........................................................6
7：故障现象与对策表.....................................................7
8：应用扩展....................................................................8
9：设备安装....................................................................9
一、产品简介：
智能闸机，是一款智能化互联网化的大型项目带闸门电子核销扣费设备，是专业从事游乐场管理系统设计开发的万象云端科技有效公司旗下的其中一款高科技电子设备。包含多种智能功能：ic卡电子门票核销扣费，微信网络扫码核销扣费，包时游玩，超时扣费，单项门票收费等功能。
二、机台规格技术参数
| 电源电压 | AC220,50Hz,60W |
| 外观尺寸 | 长1280*宽220*高880mm（单个），通道宽：660mm |
| 质量 | 约47KG(一件非一组重量） |
AC220,50Hz,60W

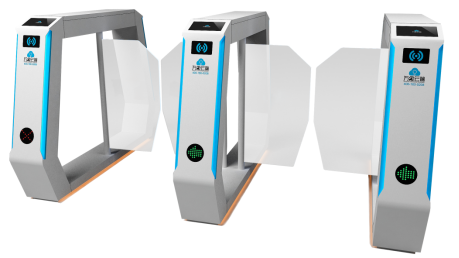

跟据当前主流市场需求，我司开发了三种款式的闸机/摆闸/棍闸/人脸识别闸机，可供用户根据需求灵活选择是否加装人脸识别，如果在专人专用不控制只是进行刷卡扣票验票，则不需要加装人脸识别系统
三、功能说明
代币/预存款/次票/月票/年票/超时扣费/人脸识别
四、使用说明
1-会员卡扣费入场
将会员卡放置入口闸机二维码扫描器，会自动扣取会员卡内余额，在卡内有年票月票次票与币的同时，闸机会默认选择年票月票以此类推智能选择最优惠的余额进行扣费，扣除的信息会在屏幕显示，如扣除的门票叫什么名字属性，币数余额等，如果会员卡过期挂失余额不足等，也会提示在屏幕上，进行提示
2-门票验证入场
将门票带有二维码的一面，放置入口闸机二维码扫描器扫描
扣除的信息会在屏幕显示，如扣除的门票叫什么名字属性
3小程序验证入场
在小程序app里购买门票可直接点开门票在闸机扫码入闸无需兑换纸质门票
4-超时扣费出场
在门票属性里设置超时停留时间，门票进闸后则会开始统计时间，如果我们设置的该票一小时停留时间，每超时10分钟十个币，如果顾客超过20分钟将会超时扣费20币，以此类推，只有次票可以设置超时扣费，代币年票日票等不可以，在安装播报机后，超时的顾客播报机会反复屏幕滚动语音提示顾客出场
5-人脸识别入场
闸机装有人脸识别入场模块，则可以认证人脸，认证后无需带会员卡，每次刷脸入场，专人专用，防止一卡多用最有效的方法
6语音提示
闸机，出，入，越线，都可设置多种语音提示，如欢迎光临，欢迎下次光临，非法闯入等
7-入闸方式
可分红外感应与刷卡两种方式，红外感应指的是闸机通道感应到人就会开闸，刷卡指的是必须刷卡成功扣费开闸
8-遥控器开闸
出厂时配置了遥控器出入口，出口入口各一个遥控器，十五米范围内可遥控
五、设备应用环境
淘气堡大项目等通道，景区通道，大楼入口等通道，实现无人值守刷卡刷脸认证通过
六、使用及维护须知
1、对机台进行维护时必须关掉电源，为了避免电路短路，有关人员在接触机台内部前先关掉电源，
如果此操作需要电源接通，需符合操作说明书的要求以及本公司技术指导协助
2、当替换元器件时必须选用本公司指定产品，以免导致短路主板及元器件损坏
3、不要随意拆卸，组装，改动设备，带电挪动，这样可能会导致设备短路，机械故障等
4、不要在机器上放置装有水的容器等，打扫卫生时注意抹布湿度，溢出液体会导致电器短路硬件损坏
5、不能随意对机器进行修理，需专业技术人员协助指导
七、
| 序号 | 故障现象 | 可能故障原因 | 排查方式 |
| 1 | 屏幕停在序列号界面 | 网络故障 | 检查网路/设置 |
| 2 | 刷卡验票屏幕无反应 | 网络设备卡死 | 重启电源 |
| 3 | 两个门不同时关闭 | 光眼未对齐 | 光眼，重机线 |
| 4 | 关门后闸门无法在中间停止 | 马达摆针松动 | 0位后对齐拧紧 |
| 5 | 一边门总是慢一步关闭 | 门柱/马达 | 门柱太松或太紧 |
八 应用扩展
闸机在配置人脸识别，自助售票售币售卡一体机，播报机，配备可实现无人值守刷卡票闸机自动开门统计人数时间，超时自动播报提示顾客，完全实现从入场到进场离场无人值守
九 设备安装
安装说明
1准备好安装闸机需要的工具，根据装箱单挑选出辅助的部件
2决定系统的构成和运行模式，完成系统规划后准备安装
3决定孔的位置后钻孔，并预先埋下（N+1）4个M12地脚螺栓或膨胀螺栓(如图 N表示通道数)
4分别把强/弱的电缆放入3/4 PVC 管理，然后把他们埋在适当的位置
5把机箱分别移动到安装的位置，与地脚螺栓对准
6检查系统的结构和运行模式，在确认以上检查后实行下一步操作
7打开机箱门，选择一个闸机作为参考（选择中间的闸机作为参考较好）。把底盘上螺栓的钻孔分别与地脚螺栓对准，然后初步上紧螺母
8打开临近的闸机机箱门。把底盘上螺栓的钻孔分别与地脚螺栓对准，参照参考的闸机联机适当的排列。然后初步上紧螺母，如果还有其他闸机，就用同样的方法安装
9依照电器的接线图，正确的连接电源线，控制线及系统的接地线
10当确保已经检查闸机的状态和功能调试后，固定地脚螺栓螺母
11注意：
a,PVC管埋藏的深度应该超过60MM,在地面上的高度应该超过50MM，而且PVC管要弯曲回来以便防止水流入
b,以上所有的操作都应该在切断电源状态下实行，并保证接地线正确，适当和稳固的连接
c.在闸机用于室外的情况下，需要准备一个尺寸为100mm-200mmr 的混泥土安装平台，防止设备安装设置的相对湿度

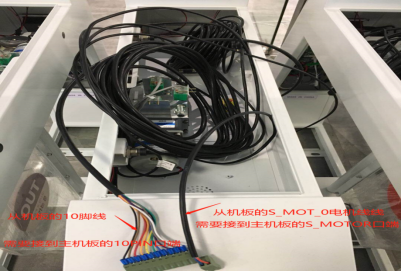

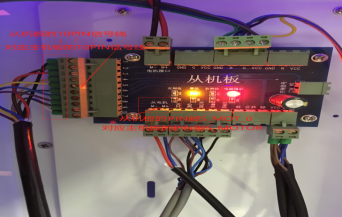

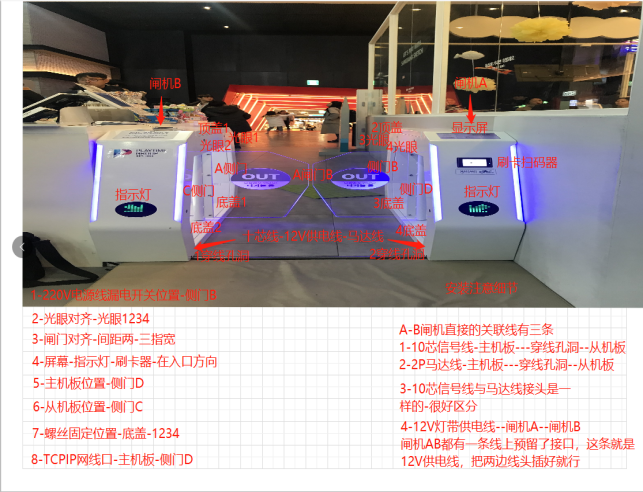

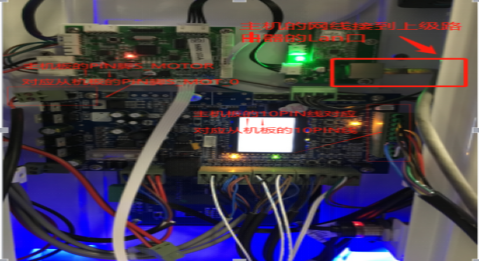

接线方式如下图
