收费终端机-功能说明
目录
1. 产品简介----------------------------------------------2
2. 收费终端机硬件安装说明--------------------------------2
3. 收费终端机软件安装说明--------------------------------3
4. 收费终端机使用说明 9----------------------------------6
5. 故障处理及售后服务 13---------------------------------7
一、产品简介
收费终端机说明书：主要指导客户技术员了解收费终端机的功能，学习收费终端机的安装调试，以及使用过程中遇到的故障处理。
二、收费终端机硬件安装说明
收费终端机出厂硬件整装测试通过，只需要设置软件及进入网络及 220v 电源即可正常使
用。
三、收费终端机软件设置说明

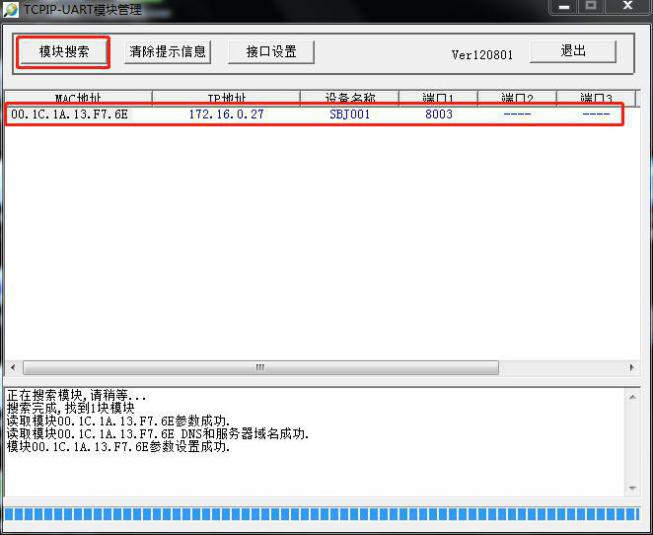

1）接收费终端机电源及网线后，打开 TCPManager.exe，单击模块搜索，双击，搜索到的 zd01; 如下图：

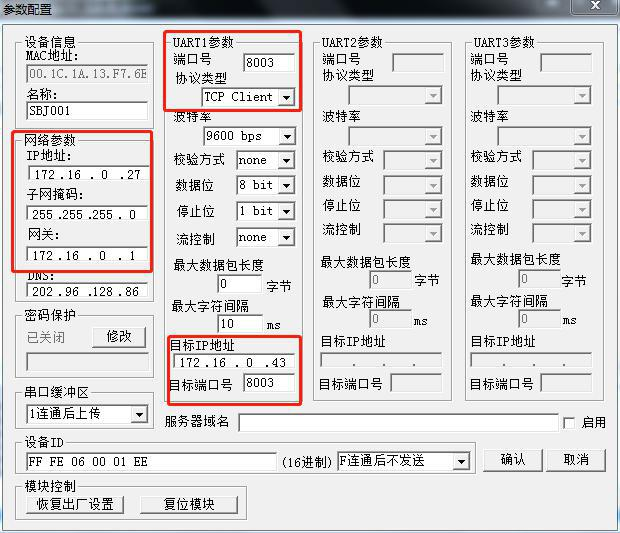

在弹出的窗口中设名称为,ip 地址 172.16.0.27（不能跟其他设备重复）等，设置端口 8002，目标 ip 地址为服务器 ip（一般情况为 172.16.0.5），如下图：

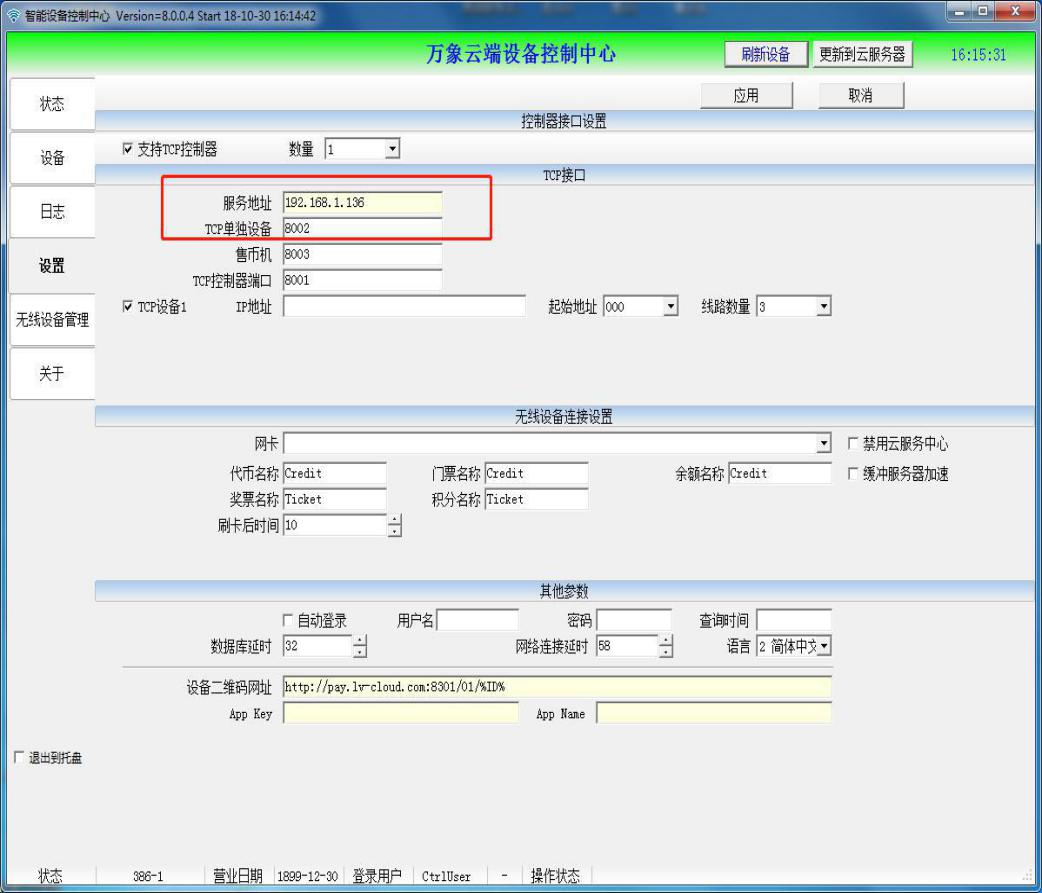

打开设备控制中心的设置页面，注意红色方框位置，如下图：
2）进入控制台软件系统，用 sysadmin 用户登录系统；

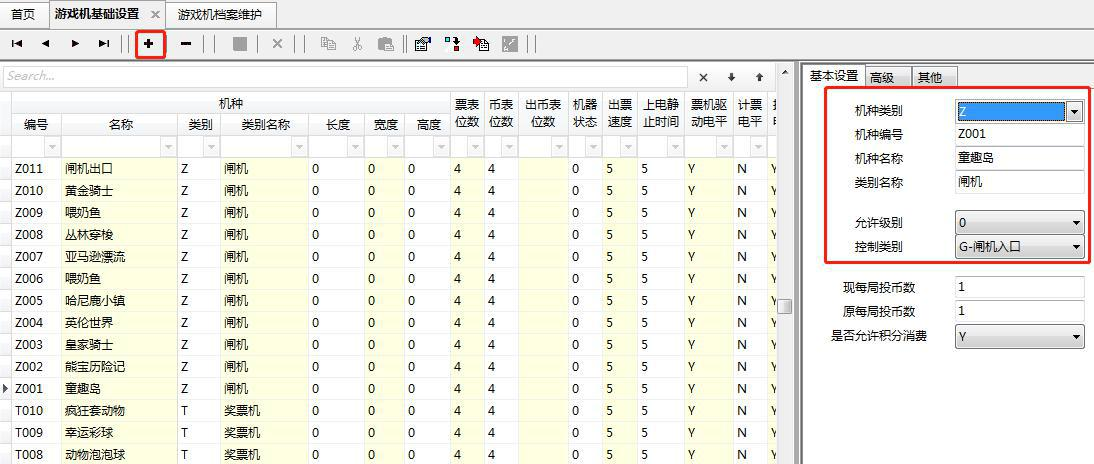

点击【设备管理】--【游戏机基础设置】，如下图，进入游戏机基础设置页面：点击【+】---按右边红框进行设置：机种编号不能重复，机种类别为 z，控制类别为闸机入口，设置完成并保存；

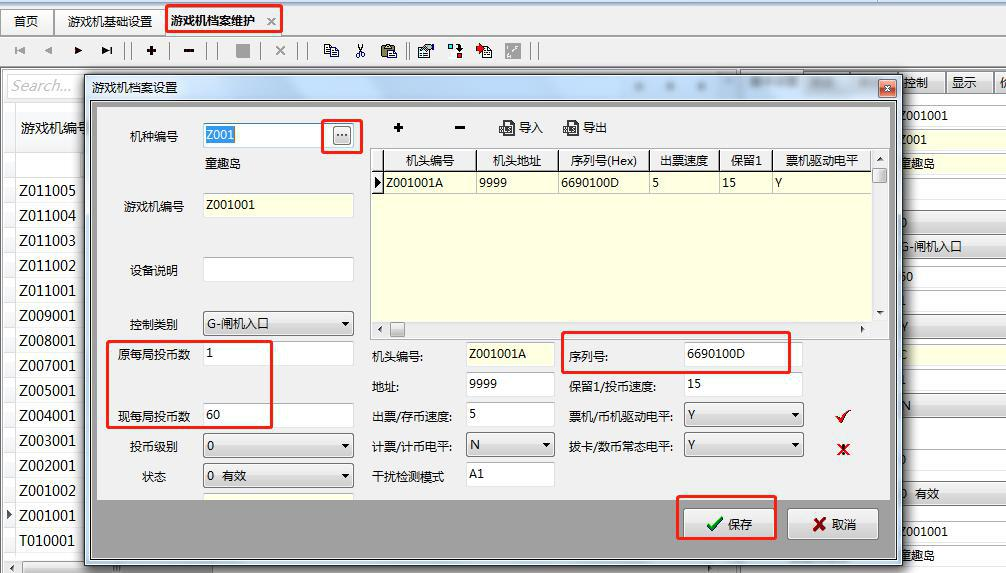

3）进击【设备管理】--【游戏机档案维护】，如下图，进入游戏机档案维护页面：点击【+】---在弹出的方框中选着步骤 2 中建立的 z001，设置现每局为 1，用每局投币数为 60（既是入场费），输入此收费终端的序列号，设置完成并保存；
4）打开雷达，刷新设备，重启收费终端机，可以看到收费终端机正常联网：如下图：收费终端正常联网后的界面：

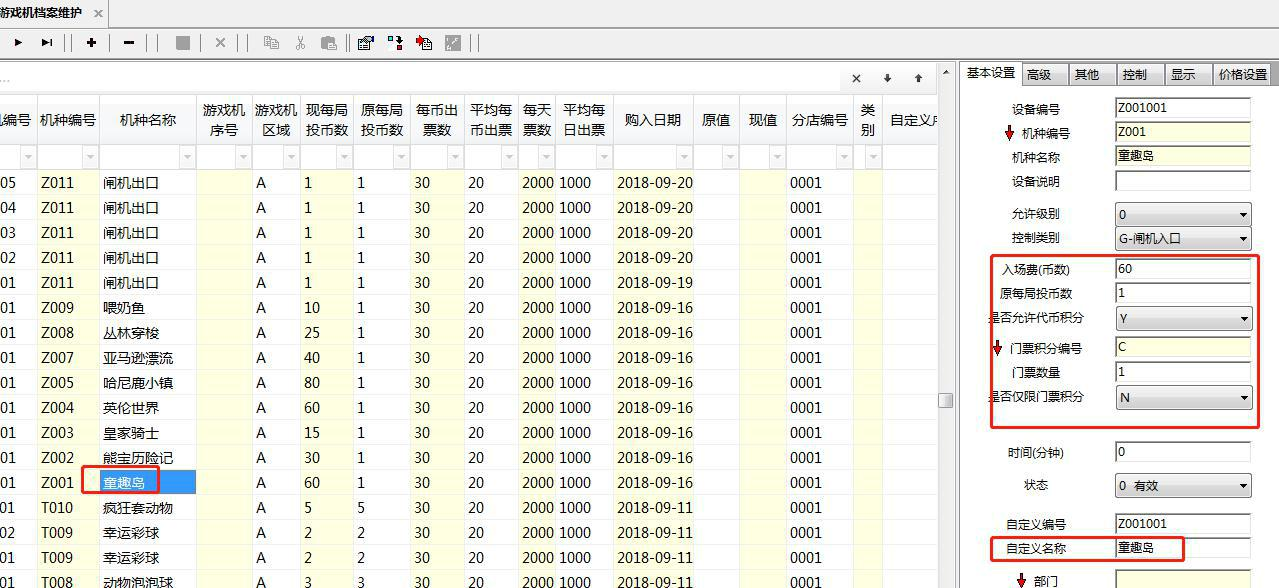

6.收费终端的扩展设置：如下图：可以设置收费终端，是否使用消费积分，使用的门票积分编号及门票数量；自定义名称等。

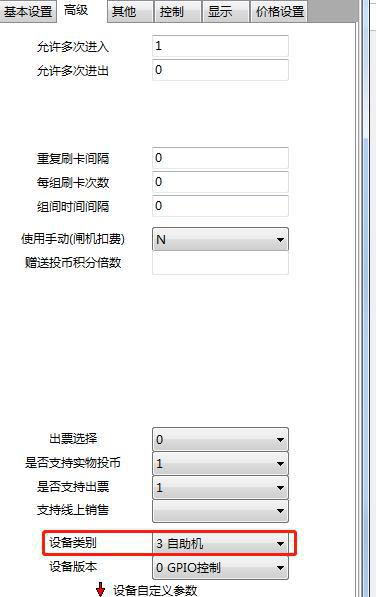

如图：点击高级---设备类别选择：3 自助机；

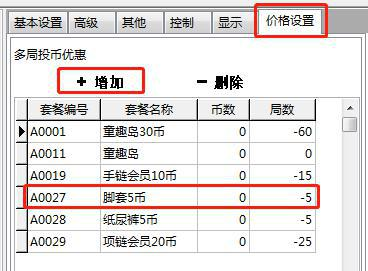

如图：点击价格设置--添加--添加一个预先设置好的扣币套餐【脚套 5 币】

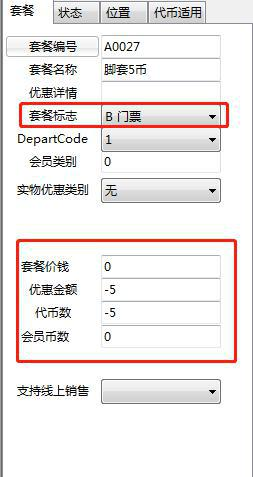

此步骤必须注意：必须先设置一个套餐，在套餐属性设置页面---点击【+】弹出套餐设置页面---套餐标志：售币---套餐页面---套餐名称---币数 5---价钱 0---【保存】后退出新增套餐页面---必须在右边把套餐标志修改为门票---可以填会员币数：3 币；点击提交改变按钮，设置完成；
四、收费终端机使用说明
第 1.
自动模式下使用刷卡入场：
刷卡---扣费---扣费成功---提示：扣费成功，剩余数量：2；刷卡---扣费---扣费失败---提示：扣费失败，卡余额不足；
第 2.
手动模式下购买收费终端的其他套餐：
点击自动模式按钮---切换到手动模式：
刷卡--提示卡余额信息及套餐页面---点击一个套餐【袜子会员 5 币非会员 7 币】---数量 1---点击【确定】---自动检测是否会员卡扣除相应的扣币数及余额---提示购买成功，币余额（或者提示购买失败，币余额不足）

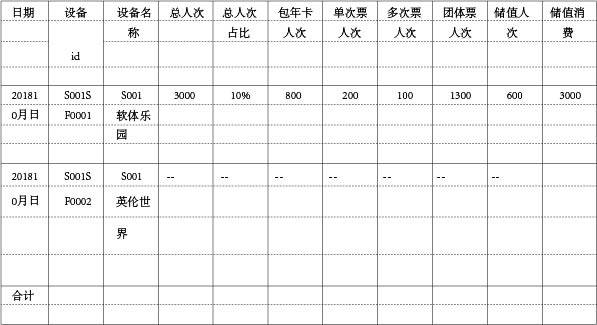

3.收费终端机的数据查询：
A.收费终端主页面显示出入场人次；
B.查询报告——收费终端机数据查询，给出收费终端机的明细数据。
五、故障处理及售后热线
使用过程中，若遇到无法解决的问题，请致电客服：400-160-0208
